Форматирование ячеек в спецификации на основе набора условий

В спецификациях может использоваться условное форматирования для визуального выявления параметров, которые отвечают или не отвечают требованиям стандартов проектирования.

Например, можно указать условие для уведомления в случае, если площадь области в квадратных футах меньше заданного минимального значения.

Revit MEP

В Revit MEP можно задать условие для индикации правильности значения расхода воздуха, подаваемого в каждое из помещений модели.

  1. В окне "Диспетчер проектов" выберите имя спецификации.
  2. На палитре свойств для параметра "Форматирование" выберите "Редактировать".
  3. Для параметра "Поле" выберите поле для форматирования.
    Прим.: Поле для форматирования в этом диалоговом окне должно быть выбрано обязательно. При выборе нового поля в диалоговом окне "Условное форматирование" не задается новое условие, а добавляется дополнительное условие в поле, выбранное при операции, описанной в пункте 3.
  4. Нажмите "Формат условий".

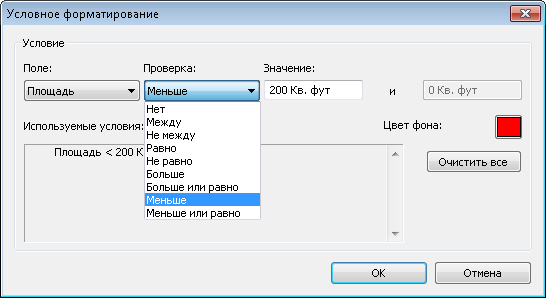

    Откроется диалоговое окно "Условное форматирование".

  5. Для параметра "Поле" отображается поле, выбранное в операции, описанной в пункте 3.

    Раскрывающийся список "Поле" содержит перечень полей, имеющихся в спецификации.

  6. Разверните раскрывающийся список "Проверка" для выбора правила форматирования.
  7. Задайте одно или несколько значений условия.

    Поля значений заменяются единственным полем для всех условий, за исключением "Между" и "Не между".

  8. В поле "Цвет фона" щелкните на образце цвета.

    Выводится диалоговое окно "Выбор цвета".

  9. Задайте цвет фона для ячейки и нажмите "ОК".
  10. Если необходимо применить дополнительные условия к полю, выбранному в пункте 3, раскройте список "Поле". Затем выберите правило в списке "Проверка". К полю (строке) применяется это новое условие.

    Заданные условия отображаются в области "Используемые условия". Нажмите "Очистить все" для удаления заданных условий, если требуется начать процедуру снова и добавить новые условия.

  11. При выполнении условий в спецификации соответствующие ячейки отображаются окрашенными в цвет фона.
    Прим.: Для листов следует выбрать параметр "Показать условное форматирование на листах" на вкладке "Форматирование" диалогового окна "Свойства спецификации". В результате условное форматирование будет применено к листам в проекте и печать будет выполнена соответствующим образом.
