При соединении балок применяются функции отступа и сокращения. Балки соединяются в конечных точках; точка соединения может служить конечной точкой для нескольких балок.
Торцевое соединение создается в результате привязки двух или нескольких конечных точек друг к другу, а также в том случае, если конечная точка балки служит исходной точкой при построении другой балки. Несущие балки, построенные при помощи параметра "Цепь", также соединяются конечными точками.

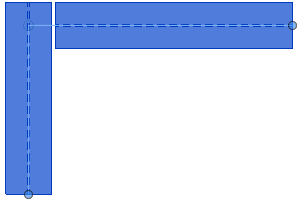

Когда две балки соединяются торцевым соединением под углом, более короткая из балок не сокращается; сокращается более длинная балка. Отступ короткой балки корректируется в соответствии с воспринимаемой конечной точкой более длинной балки. Если к этому соединению присоединяются другие балки, величина их сокращения определяется короткой балкой. В случае присоединения более короткой балки создается новая конфигурация соединения, в которой самая короткая балка определяет протяженность более длинных балок. Визуальное представление сокращения можно изменить в Редакторе соединений балок.
 |
 |
