- Фрагменты. Сначала необходимо создать фрагмент, чтобы получить крупный план участка вида в плане или вида фасада. Все аннотации к узлу добавляются на фрагмент. См. раздел Фрагменты.
- Линии детализации. Линии детализации используются для нанесения информации или эскиза поверх существующих элементов. См. раздел Линии детализации .
- Размеры. На узел наносятся соответствующие размеры. См. раздел Нанесение постоянных размеров.
- Текстовые примечания. Текстовые примечания используются для указания применяемого метода построения. См. раздел Текст .
- Компоненты узлов. Служит для создания и загрузки нестандартных компонентов узлов для использования в узле. Это может быть конструкционная сталь, вертикальная обвязка или металлические обрешетки. См. раздел Создание семейства компонентов узла.
- Обозначения. Служит для размещения обозначения, например стрелки направления или марки разрыва. См. раздел Обозначения.
- Область маскировки. Создание маскировки для скрытия элементов на виде. См. раздел Области маскировки.
- Цветовая область. Служит для создания цветовых областей и назначения им образца заливки для представления различных поверхностей, включая бетон и плотную землю. Области строятся на рабочей плоскости, заданной по умолчанию. Выбирать рабочую плоскость для них необязательно. Можно применить к области образец заливки. Для этого выберите область и щелкните вкладку "Изменить | Создание цветовой области"
панель "Свойства"
("Свойства типа"). Затем задайте значение для свойства "Образец заливки". Различные образцы заливки задаются с помощью инструмента "Образцы заливки". См. разделы Цветовая область и Образцы заливки. - Изоляция. Служит для размещения в узле стены изоляционного слоя, отображающего все использующиеся для строительства стены материалы. Например, для наружной стены может использоваться слой штукатурки, изоляционный слой, металлические обрешетки, обшивка, воздушная прослойка и кирпич. См. раздел Изоляция.

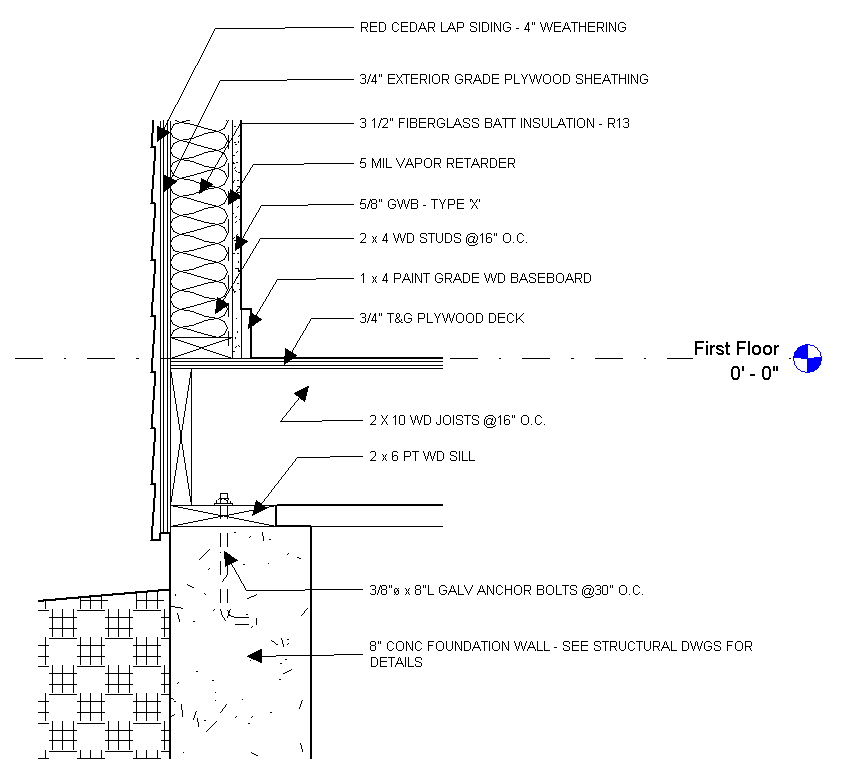

Вид узла фундамента, созданный с помощью функций работы с узлами Revit
