Направление вида в плане

В разных странах ориентация планов при их просмотре различается. В Revit предусмотрено варьирование направления вида путем изменения параметра "Направление вида" для планов несущих конструкций.

Можно создать несколько типов видов в плане несущих конструкций и определить параметр "Направления вида" по-разному для каждого из них. Это обеспечит наличие нескольких направлений обзора в рамках проекта. Например, виды фундамента, как правило, просматриваются сверху вниз, что позволяет показать несущие перекрытия, фундаментные стены и основания. Виды каркаса могут просматриваться снизу вверх для отображения тех элементов несущего каркаса, которые не скрыты перекрытиями.

Направление обзора в перспективе

Для установки направления взгляда

  1. В Диспетчере проектов выберите вид несущих конструкций в плане.

    Параметр "Направление вида" не доступен для других типов видов в плане.

  2. На палитре свойств щелкните на значке ("Изменить тип").
  3. В диалоговом окне "Свойства типа" для параметра "Направление взгляда" выберите значение "Вверх" или "Вниз".
  4. Нажмите "ОК".

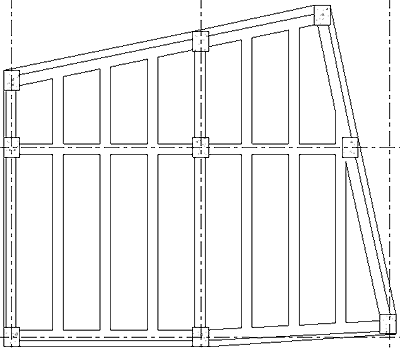

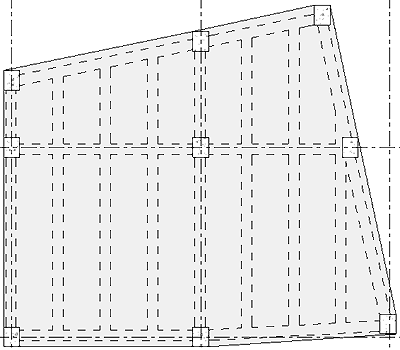

Направление вида: сверху вниз Направление вида: снизу вверх
Прим.: При изменении параметров направления просмотра может потребоваться скорректировать плоскость разреза для зоны обзора вида. См. раздел Секущий диапазон.
