Каждый вид плана имеет свойство "Секущий диапазон", также называемое диапазоном видимости. Секущим диапазоном называется набор горизонтальных плоскостей, управляющих видимостью объекта на виде и его внешним видом. К горизонтальным плоскостям относятся "Верхняя", "Секущая плоскость" и "Нижняя". Верхняя и нижняя секущие плоскости представляют собой самую верхнюю и самую нижнюю части секущего диапазона. Секущая плоскость задает высоту, на которой определенные элементы вида будут показаны в разрезе. Эти три плоскости определяют основной секущий диапазон.
Глубина проецирования — это дополнительная плоскость за пределами основного секущего диапазона. Для глубины проецирования можно задать такой уровень, чтобы были видны элементы, расположенные ниже нижней секущей плоскости.
По умолчанию глубина проецирования совпадает с нижней секущей плоскостью.

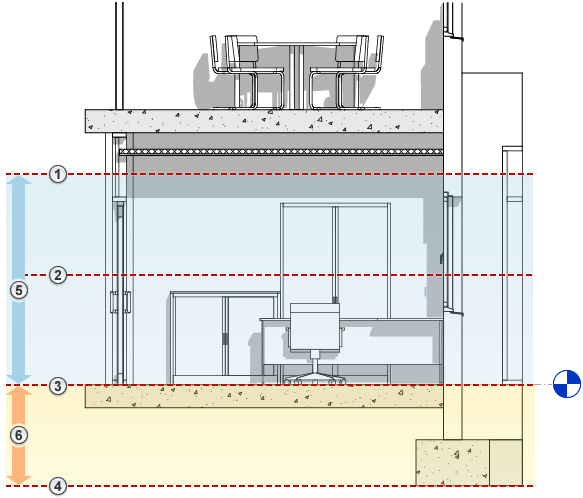

На следующем рисунке секущий диапазон вида в плане представлен на виде фасада: "Верх" , "Секущая пл."
, "Низ"
, "Смещение"
, "Основной секущий диапазон"
и "Глубина проецирования"
.

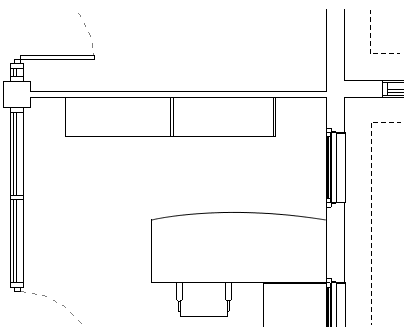

На следующей иллюстрации представлен текущий вид плана для этого секущего диапазона.
Элементы, расположенные вне секущего диапазона, на виде не отображаются, если только для свойства вида "Подложка" не задан уровень, находящийся за пределами секущего диапазона. Подробные сведения о свойстве вида "Подложка" приведены в разделе Свойства вида.
Сведения об указании, какие элементы могут быть показаны как разрезанные, приведены в разделе Задание видимости и уровня детализации для семейств.

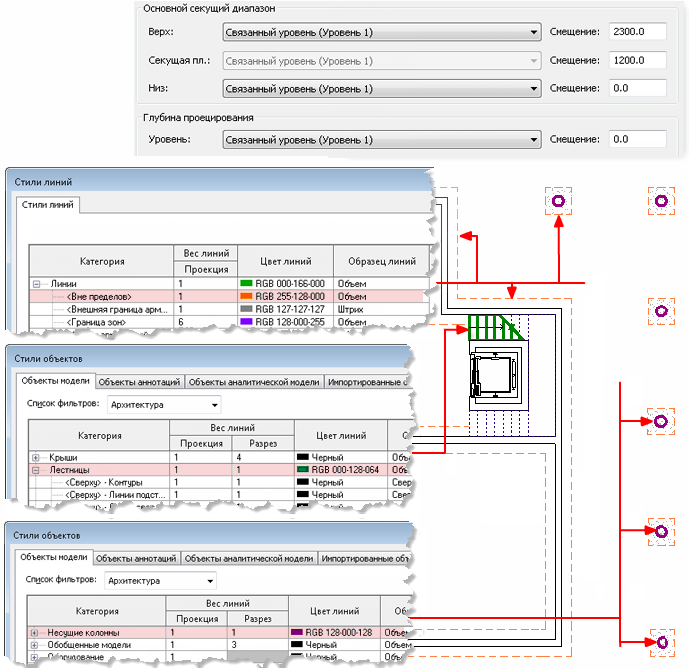

Стили проекционных линий и линий разреза можно изменить с помощью инструмента "Стили объектов". Изменить способ отображения линий стиля "Вне пределов" можно с помощью инструмента "Стили линий".
6 футов измеряются от верха ограничивающей рамки до нижней плоскости основного диапазона вида. Например, при создании стены с наклонной верхней гранью, если верх стены будет находиться на расстоянии 6 футов от нижней плоскости основного диапазона, стена будет разрезана по секущей плоскости. Если верх стены будет находиться ниже чем на 6 футов, вся стена будет показана в виде проекции, даже там, где она пересекает секущую плоскость. Это происходит в случаях, когда в качестве значения свойства "Зависимость сверху" для стены выбрано "Неприсоединенная".
Лобовые доски, водосточные желоба и ребра перекрытий отображаются, если их нижние стороны находятся в пределах допуска нижней плоскости основного секущего диапазона.
Для перекрытий, несущих перекрытий и фундаментных плит, находящихся за пределами секущего диапазона, используется скорректированный диапазон, который на 1,22 м (4 фута) ниже нижней плоскости основного диапазона. Если перекрытие находится в этом скорректированном диапазоне, оно вычерчивается линиями стиля "Вне пределов".
