Создание 3D балочной системы

Появилась возможность создания неплоских балочных систем, в которых высотная отметка балки определяется ее эскизными линиями.

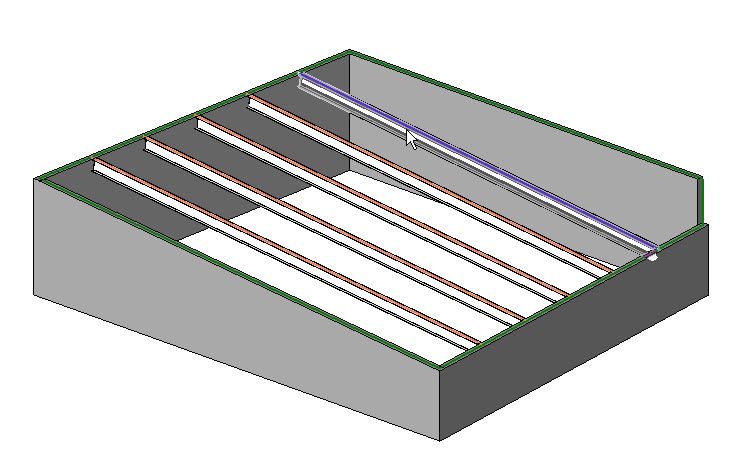

3D балочная система

Линии эскиза балки формируют уклон в соответствии со следующими правилами.

Могут формировать уклон только в случае, если они построены с помощью команды "Выбрать опоры".
Всегда формируют уклон, если в качестве опоры задана балка.
Если опорой является стена, предусмотрено доступное для редактирования свойство "Формирование уклона". По умолчанию флажок установлен.

Отметка конца балки в балочной системе определяется следующим образом:

Если конец балки присоединяется к эскизной линии, формирующей уклон, балка присоединяется к верху связанной опоры.

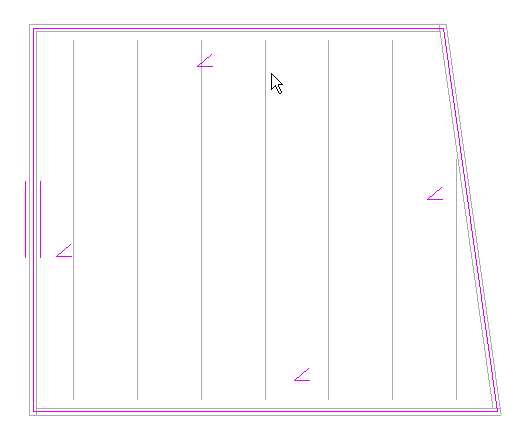

Формирование уклона
Если эскизная линия не формирует уклон, отметка конца балки находится в плоскости, определяемой конечными точками двух ближайших эскизных линий, формирующих уклон.

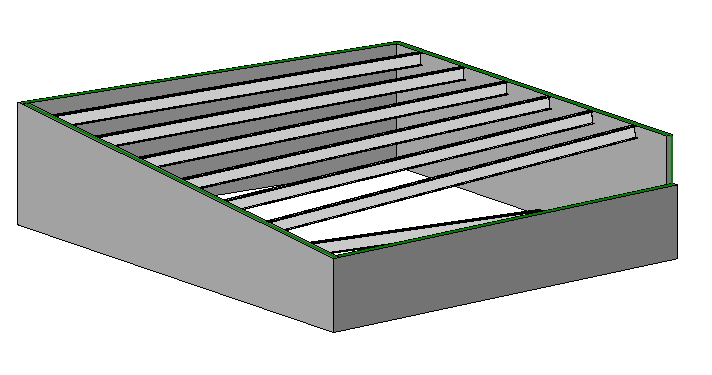

Балочная система с отметкой, определяемой ближайшими эскизными линиями
Если в эскизе нет линий, формирующих уклон, балочная система ведет себя как двумерная балочная система.

Создание балочной системы в 3D
