Прим.: В разделе изложена обобщенная процедура присоединения крыш. Реальные процедуры могут в некоторых деталях отличаться от нее.
- Нарисовав эскиз стен и крыши для конструкции, нарисуйте эскиз другой крыши, которую требуется соединить с исходной крышей.
Следует учитывать, что добавить вторую крышу путем редактирования эскиза первой крыши невозможно.
- При необходимости задайте линии второй крыши как определяющие уклон, кроме той линии, которая будет совпадать с первой крышей или стеной. См. раздел Уклон крыши.
- Выберите вкладку "Вид"
панель "Создание"
("3D вид по умолчанию"). - На панели управления видом для параметра "Визуальный стиль" выберите значение "Тонированный".
- При необходимости разверните конструкцию для упрощения выбора кромок стен или крыши.
- Выберите вкладку "Изменение"панель "Геометрия"
("Присоединить/отсоединить крышу"). - Выберите кромку крыши, которую требуется соединить со стеной или другой крышей, затем выберите эту стену или другую крышу.

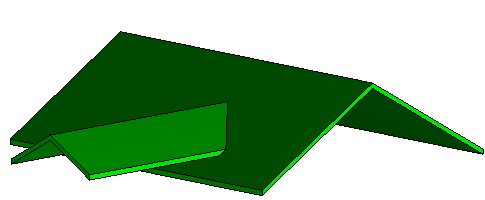

Присоединенные крыши
