В семейство компонентов можно добавлять ручки формы, которые будут отображаться после загрузки семейства в проект. Ручки формы позволяют изменять размеры компонента в области рисования, не прибегая к созданию нескольких типоразмеров в редакторе семейств. См. раздел Ручки управления и формы.

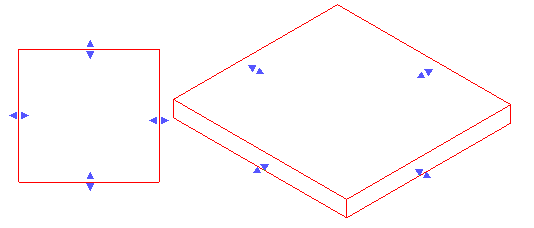

Пример типового компонента на виде в плане и на 3D видах с добавленными ручками формы
Для добавления ручек формы в семейство компонентов необходимо выполнить следующие действия:
- Добавить в семейство опорные плоскости.
- Добавьте геометрию, чтобы эскиз геометрии выровнялся по опорной плоскости.
- Убедитесь в том, что для параметра "Связь" опорных плоскостей не установлено значение "Нет".
- Нанести размер до опорных плоскостей.
- Промаркировать этот размер в качестве параметра вхождения.
- Сохранить семейство и загрузить его в проект. При выборе компонента в области чертежа проекта ручки формы указывают на выравнивание или нанесение размеров на опорных плоскостях.
