При назначении слоев следует принять во внимание следующее:
- Следует сохранять порядок слоев для образца стены в области предварительного просмотра. Слои должны располагаться слева направо. Для проверки стены-образца выберите последовательно номера строк и проверьте выбранные элементы на панели предварительного просмотра. Если слои не выделяются слева направо, Revit не сможет сформировать данную стену.
- Одна строка таблицы не может быть присвоена нескольким слоям.
- Не допускается назначение одной и той же строки участкам, расположенным на обеих сторонах сердцевины.
- Толщина изолирующего покрытия не изменяется пользователем.
- Для других типов покрытий не допускается задание толщины, меньшей 1/8" или 4 мм.
- Толщина слоя сердцевины должна быть больше нуля. Слой сердцевины не допускается указывать в качестве проницаемого покрытия.
- Наружную и внутреннюю границы сердцевины и проницаемое покрытие нельзя поднимать и опускать.
Некорректная граница сердцевины или проницаемых слоев

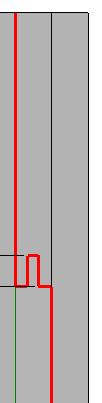

- Можно увеличивать толщину только того слоя, который имеет постоянную толщину от верха до низа стены. Не допускается изменение толщины сложного слоя, такого как показанный на следующей иллюстрации.

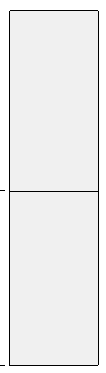

- Невозможно разделить стену по горизонтали и затем переместить наружную границу одной из областей независимо от другой. Например, при выборе левой внешней границы нижнего участка также выбирается левая внешняя граница верхнего участка.
- Приоритеты функций слоев не должны возрастать от границы сердцевины к поверхности отделки. Например, невозможно иметь слой отделки в границах сердцевины, а затем слой структуры на наружной стороне.
