В Revit формообразующие элементы - перекрытия используются для разделения формообразующего элемента. Формообразующий элемент - перекрытие можно создать на каждом уровне, определённом в проекте. Формообразующие элементы - перекрытия отображаются графически как сечения, проходящие через формообразующий элемент на определённых уровнях. Они предоставляют геометрические данные по размерам формообразующего элемента над сечением до следующего сечения или верха формообразующего элемента.
Для каждого формообразующего элемента - перекрытия программой Revit рассчитываются следующие значения:

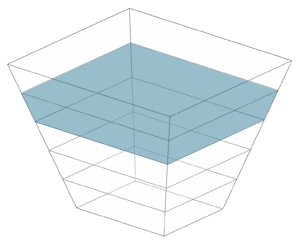

- Площадь каждого формообразующего элемента - перекрытия в единицах площади. Эти сведения используются для составления примерной сметы или определения коэффициентов использования для конструкции.

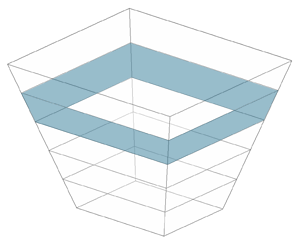

- Площадь наружной поверхности от формообразующего элемента - перекрытия вверх до следующего формообразующего элемента - перекрытия. Эти сведения используются для составления примерной сметы для наружной части здания на основе единиц площади.

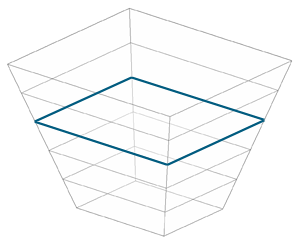

- Периметр каждого формообразующего элемента - перекрытия. Эти сведения используются для составления примерной сметы на основе линейных размеров.
- Объём каждого формообразующего элемента - перекрытия в единицах объема. Эти сведения используются для оценки нагрузок на систему ОВК.
См. раздел Примеры анализа на этапе концептуального проектирования (эскизного проекта).
