Создание стен по граням формообразующих элементов

Стены по экземплярам формообразующих элементов создаются указанием линий или граней с помощью инструмента "Стена по грани". Этот инструмент размещает стены по негоризонтальным граням формообразующего элемента или обобщенной модели.

Если изменить грань формообразующего элемента, стены, созданные с помощью инструмента "Стена по грани", не обновляются автоматически. Для обновления стены следует использовать инструмент "Обновить до грани".

Совет: Чтобы создать непрямоугольную стену на вертикальной цилиндрической грани, используйте проемы и контекстные вырезы для корректировки ее профиля.

Создание стен из граней формообразующих элементов

  1. Откройте вид, в котором отображается формообразующий элемент.
  2. Выберите вкладку "Формообразующие и генплан"панель "Модель по граням" ("Стена по граням").
  3. В списке типов выберите стену.
  4. На панели параметров выберите требуемое значение параметра "Уровень", "Высота" и "Привязка".
  5. (Необязательная операция). Для создания крыши на основе одной грани формообразующего элемента выберите вкладку "Изменить | Разместить крышу по граням"панель "Выбрать несколько" ("Выбрать несколько"), и отключите этот параметр. (По умолчанию он включен).
  6. Наведите курсор на грань для ее выделения.
  7. Щелкните мышью, чтобы выбрать грань.

    При снятии флажка "Выбрать несколько" стена немедленно размещается на грани.

  8. Если флажок "Выбрать несколько" установлен, выберите несколько граней формообразующего элемента.

    Выполните следующие действия.

    1. При щелчке на невыбранной грани она добавляется в набор выбранных граней. При щелчке на выбранной грани ее выбор отменяется.

      Если грань добавляется, рядом с курсором отображается знак "+", если удаляется — знак "-".

    2. Если требуется отменить выбор всех граней и начать процедуру выбора заново, перейдите на вкладку "Изменить | Разместить крышу по граням"панель "Выбрать несколько" ("Очистить выбор").
    3. Выбрав требуемые грани, щелкните вкладку "Изменение | Разместить стену по граням"панель "Выбрать несколько""Создать стену".

Примеры

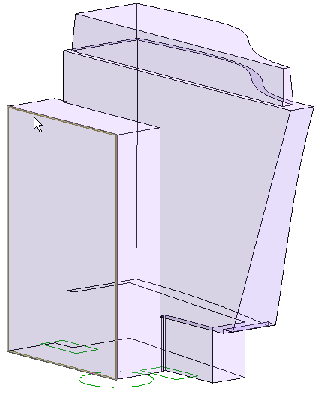

Выделение вертикальной грани

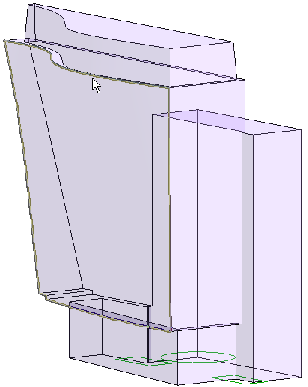

Выделение невертикальной грани
