Прим.: Если необходимо применить прозрачность к граням отдельного элемента модели, см. раздел Переопределение видимости и внешнего вида отдельных элементов.
- Открыть вид, на котором требуется применить прозрачность к граням категории элементов модели.
- Выберите вкладку "Вид"
панель "Графика"
("Видимость/Графика") или щелкните правой кнопкой элемент в области рисования и выберите "Переопределить графику на виде""Для категории". - В диалоговом окне "Переопределения видимости/графики" перейдите на вкладку "Категории модели".
Редактирование категорий модели для элементов связанной модели:
- Перейдите на вкладку "Связанные файлы".
- Нажмите кнопку в столбце "Параметры отображения".
- В диалоговом окне "Параметры отображения связанных файлов" установите переключатель в положение "Пользовательские".
- Перейдите на вкладку "Категории модели".
- Выберите <Пользовательский> в раскрывающемся меню.
- Выделите одну или несколько строк категорий.
- Установите флажок в графе "Прозрачный".
- Нажмите "Применить" для просмотра изменений, затем нажмите "OK" для выхода из диалогового окна "Переопределения видимости/графики".
Если элемент прозрачен, то на его гранях отображаются только ребра и образцы штриховки (включая сплошную заливку). Грани между линиями образцов не отображаются. В режиме невидимых линий и тонирования некоторые части ребер будут скрыты. Ребро может быть скрыто гранью любого непрозрачного элемента, а также гранью собственного элемента (даже если грань помечена как прозрачная). Ребра не могут быть скрыты другими прозрачными элементами.
Пример

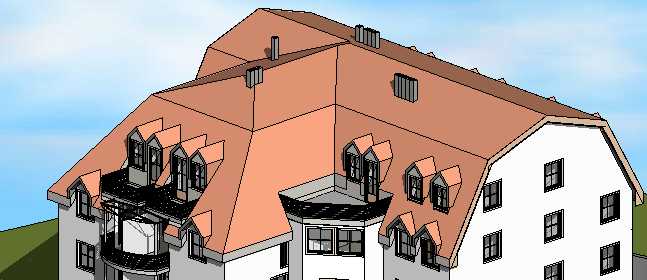

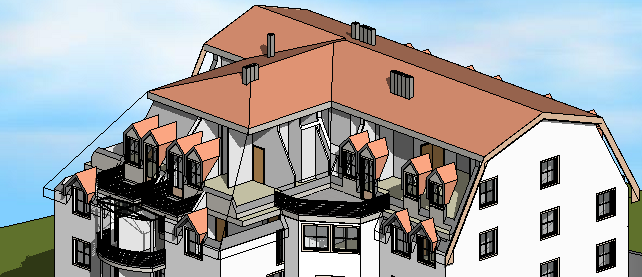

На иллюстрациях ниже представлен 3D вид одной и той же модели. На второй иллюстрации продемонстрирован результат применения прозрачности к части крыши.
