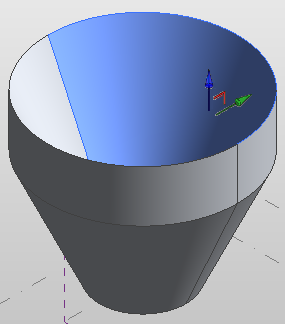

Глобальная система координат формы основана на координатах "Север", "Восток", "Юг" и "Запад" видового куба. После изменения ориентации формы, влияющего на ее положение относительно глобальной системы координат, форма рассматривается как заданная в локальной системе координат.
| Элемент управления | Режим перетаскивания |
|---|---|
| Синяя стрелка | Параллельно оси Z глобальной системы координат |
| Красная стрелка | Параллельно оси Y глобальной системы координат |
| Зеленая стрелка | Параллельно оси X глобальной системы координат |
| Красный элемент управления в виде значка плоскости | В плоскости Y |
| Зеленый элемент управления в виде значка плоскости | В плоскости X |
| Оранжевая стрелка | Параллельно оси локальной системы координат |
| Оранжевый элемент управления в виде значка плоскости | В локальной плоскости |
На следующей иллюстрации показано изменение формы сдвига путем перетаскивания элементов управления в виде стрелок.
| Исходная форма сдвига | Форма сдвига после первой операции | Форма сдвига после второй операции |
|---|---|---|
 |
 |
 |
Если формы заданы в локальной системе координат, трехмерные элементы управления формой отображаются оранжевым цветом. Оранжевый цвет применяется только к тем координатам, для которых выполняется преобразование в локальную систему координат. Например, после поворота куба на 15 градусов стрелки X и Y отображаются оранжевым цветом, но стрелка Z остается синей, так как она по-прежнему имеет то же значение по оси Z глобальной системы координат.
