В среде концептуального проектирования переход в продольном компоненте создается на основе двух или нескольких 2D профилей, которые сдвигаются вдоль траектории. Профиль состоит из линий, прочерченных перпендикулярно линии, определяющей траекторию.
Прим.: Сведения о создании семейств компонентов на основе шаблона, не являющегося шаблоном формообразующего элемента или адаптивного компонента, см. в разделе Создание перехода в продольном компоненте.
Создание перехода в продольном компоненте

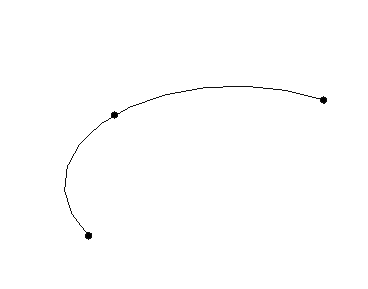

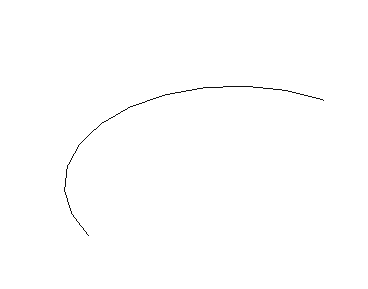

- Постройте ряд соединенных линий для формирования траектории с помощью инструментов на вкладке "Создание"
панель "Рисование".
- Выберите вкладку "Создание"панель "Рисование"

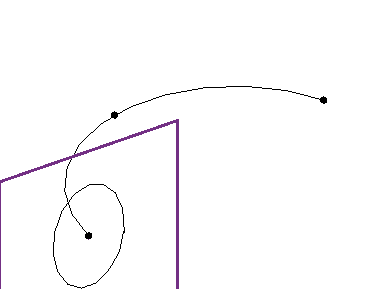

"Точечный элемент" и разместите опорные точки для профилей перехода в продольном компоненте вдоль траектории.

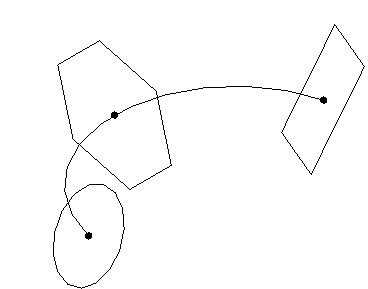

- Выберите одну из опорных точек и постройте замкнутый профиль в ее рабочей плоскости.
- Аналогично постройте профили для остальных опорных точек.
- Выберите траекторию и профили.
- Выберите вкладку "Изменить | Линии"панель "Форма"

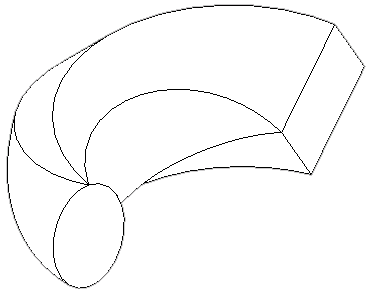

"Создать форму". См. раздел Вызов инструмента "Создать форму".
