Создание листа с заголовком

Обычно комплект конструкторской документации включает лист с заголовком (также называемый титульным листом). Как правило, титульный лист включает визуализированный вид, 3D чертеж или другой вид модели здания. Лист также можно включать следующие сведения:

• Содержание (называемое также перечнем листов, указателем чертежа или указателем листов)
• Имя и адрес проекта
• Сведения о заказчике
• План окрестностей
• Сведения о зонировании
• Сведения о соответствии кодов
• Список участников проектной группы
• Юридическое описание собственности и ее границ
• Общие примечания

Поскольку лист с заголовком включает сведения, отличные от сведений на других листах, обычно для него используется другой формат. Необходимо создать основную надпись специально для листа с заголовком. См. раздел Основные надписи.

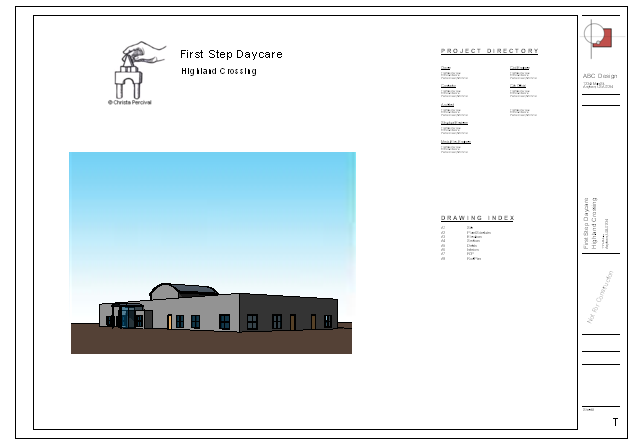

Пример

Пример

Создание листа с заголовком

1. Добавьте лист к проекту, используя соответствующую основную надпись.

   См. раздел Добавление листа.

2. Переименуйте лист для указания, что это лист с заголовком.

   См. раздел Переименование листа.

3. Добавьте на лист необходимые виды.

   См. раздел Добавление видов на лист.

4. Создайте перечень листов, исключите из списка титульный лист и добавьте перечень на лист.

   См. раздел Списки листов.

5. Добавьте на лист с заголовком необходимую информацию.

   Как правило, основная надпись листа с заголовком включает поля, в которые вводятся сведения о проекте. Для ввода текста щелкните в текстовом поле. См. раздел Задание информации для основной надписи листа.
