Размещение наклонной несущей колонны с использованием 3D привязки

1. Откройте 3D вид проекта.
2. Щелкните на ленте элемент "Несущая колонна".

   Путь поиска


   Вкладка "Конструкция"панель "Конструкция""Колонна"
   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Колонна""Несущая колонна"
3. Перейдите на вкладку "Редактирование | Размещение несущей колонны"панель "Размещение""Наклонная колонна".
4. На палитре свойств выберите типоразмер несущей колонны в раскрывающемся списке "Выбор типа".
5. На панели параметров выберите "3D привязка". Это позволяет выполнять вставку наклонных колонн с привязкой к точкам, не лежащим в рабочей плоскости вида, например к колоннам с другими отметками.

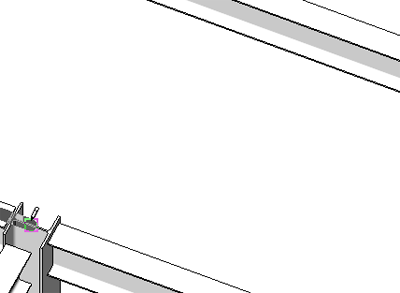

6. Для размещения первой точки колонны щелкните в любом месте вдоль несущего элемента или в конечной точке элемента.

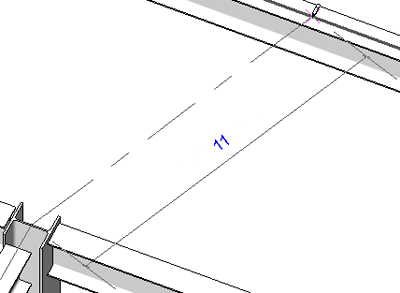

7. Для вставки колонны щелкните на другом элементе несущих конструкций.

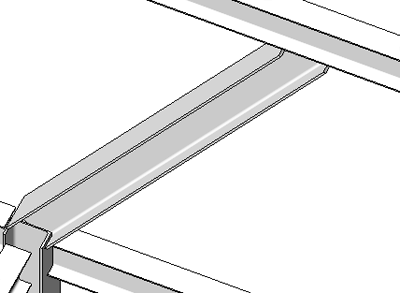

8. Колонна вставляется между двумя несущими элементами.

   Прим.: Если при размещении ни один из щелчков не обеспечивает привязку к несущему элементу, местоположение конца колонны определяется местом щелчка и соответствующей отметкой, определенной на панели параметров.
