Построение прямоугольника

1. Выберите инструмент с функциями построения прямоугольника.

   Например, перейдите на вкладку "Аннотации"панель "Детали" ("Линия детализации").

2. Выберите вкладку "Изменение | Размещение линий" (либо вкладку "Изменение | Разместить <элемент>" или "Изменение | Создать <элемент>")панель "Рисование" ("Прямоугольник").
3. На панели параметров выполните следующее:
   1. При необходимости задайте значение параметра "Смещение".
   2. При необходимости выберите параметр "Радиус" и укажите значение.

      Указание радиуса позволяет создать скругления на углах прямоугольника.

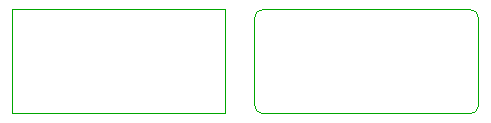

      На следующей иллюстрации показан прямоугольник, построенный при отключенном параметре "Радиус", и прямоугольник, построенный при включенном параметре "Радиус".


      Прим.: При включенном параметре "Радиус" параметр "Смещение" отключается.
4. Щелкните в области рисования, чтобы указать первый угол прямоугольника.
5. Переместите курсор и щелчком мыши укажите угол прямоугольника, расположенный напротив по диагонали.
