При выборе в левой панели диалогового окна "Настройки электротехнических систем" категории "Кабельная сеть" в правой панели окна появляется таблица проводов. Параметры в таблице проводов определяют, как Revit рассчитывает размеры проводов и как провода изображаются на планах электрических систем в проекте.
- Окружающая температура: температура окружающей среды, в которой будет использоваться кабельная сеть.

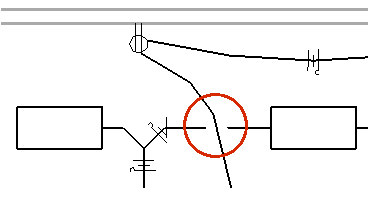

- Зазор на пересечении линий кабельной сети: ширина разрыва, с помощью которого изображаются места пересечений несоединенных проводов (см. рисунок).
- Марки проводов: позволяет выбрать стиль засечки для проводников под напряжением, заземляющих проводников и нейтральных проводников.
В Revit предусмотрено четыре стиля засечек (см. рисунок):
Короткая засечка
Засечка-кружок
Засечка-крючок
Длинная засечка
- Выберите вкладку "Вставка"
панель "Загрузка из библиотеки"
("Загрузить семейство"). - В диалоговом окне открытия файла выберите "Аннотации""Электрооборудование""Засечки".
- Выберите один или несколько файлов семейств засечек и нажмите "Открыть".
Загрузка семейства засечек
Каждому проводнику можно назначить свой стиль.
Щелкните столбец "Значение", щелкните
и выберите стиль засечек. С помощью редактора семейств можно скорректировать существующие засечки или создать дополнительные засечки.
- Выберите вкладку "Вставка"
- Наклонная линия через засечки: позволяет изображать засечки для заземляющего проводника в виде диагональной линии, пересекающей засечки других проводников, как показано на рисунке.
Щелкните столбец "Значение", щелкните
и выберите "Да", чтобы использовать этот вариант засечек. Если выбрать "Нет", будет отображаться засечка, выбранная для заземляющего проводника. - Показать засечки: позволяет указать, всегда ли скрывать засечки, всегда ли отображать засечки, или отображать их только для участков ввода.
