- Выберите несущее перекрытие на виде в плане.
- Выберите вкладку "Изменение | Перекрытия"
панель "Режим"
"Редактировать эскиз". - Выберите ребро перекрытия, к которому будет применена консоль.
- На панели параметров введите значения смещения консоли для бетонного несущего перекрытия и металлической опалубки.
Прим.: Консоль применяется не к несущему перекрытию в целом, а только к выбранной эскизной линии. - Повторите шаги 1 - 4 применительно ко всем ребрам перекрытия, для которых требуется консоль.
- Выберите вкладку "Редактирование" | "Перекрытия" > "Редактирование границы"панель "Режим"
"Завершить режим редактирования".
Прим.: Смещение консоли применяется относительно направления, в котором создано ребро перекрытия. Это правило действует при создании несущих перекрытий путем построения эскизов линий, а также в режимах "Выбрать опоры" и "Выбрать стены". Если консоль отображается внутри несущего перекрытия, перейдите в режим построения эскизов, выберите ребро и измените значения для консоли на отрицательные.

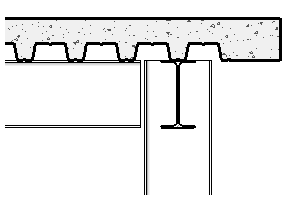

На следующей иллюстрации показан разрез бетонного несущего перекрытия с металлической опалубкой. Ребро с консолью выходит за пределы опоры.
