Создание балок с 3D привязкой

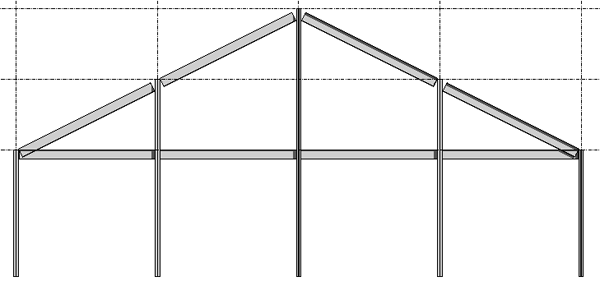

С помощью функции 3D привязки можно создать новую балку путем привязки к другим несущим элементам в любом виде. Это позволяет строить эскизы балок за пределами текущей рабочей плоскости. Например, если включена функция 3D привязки, балки крыш привязываются к вершинам колонн, вне зависимости от отметки.

Функция 3D привязки удобна также при создании наклонных балочных систем. См. раздел Моделирование скошенных балок.

Работа с функцией 3D привязки

  1. Выберите вкладку "Конструкция"панель "Конструкция""Балка".
  2. На панели параметров выберите "3D привязка".
  3. Щелкните на любом несущем элементе для задания начальной точки балки.
    Прим.: В режиме 3D привязки можно выбрать конечную точку любого несущего элемента вне зависимости от плоскости, в которой она лежит.
  4. Задайте конечную точку балки, щелкнув на другом несущем элементе.
