Создание консольной балочной системы

С помощью семейств балочных систем можно создавать балочные системы пролетов различной конфигурации, включая дуговые, многоугольные и консольные. Ниже описан способ создания консольной балочной системы.

Сначала следует создать пролет, подобный показанному на следующей иллюстрации, который представляет собой фрагмент вида в плане.

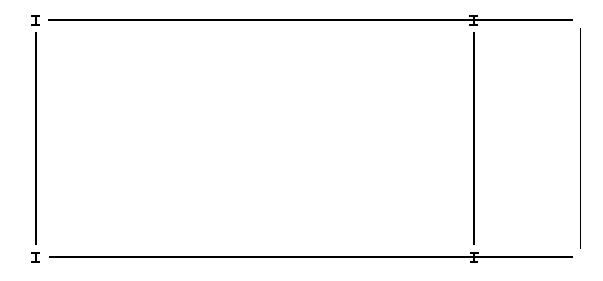

Фрагмент вида в плане

  1. Выберите вкладку "Конструкция"панель "Конструкция""Балочная система".
  2. Выберите вкладку "Изменение | Создать границу балочной системы"панель "Балочная система""Эскиз балочной системы"панель "Рисование" ("Выбрать опоры") для определения границ балочной системы, либо ("Выбрать линии") для построения границ балочной системы.

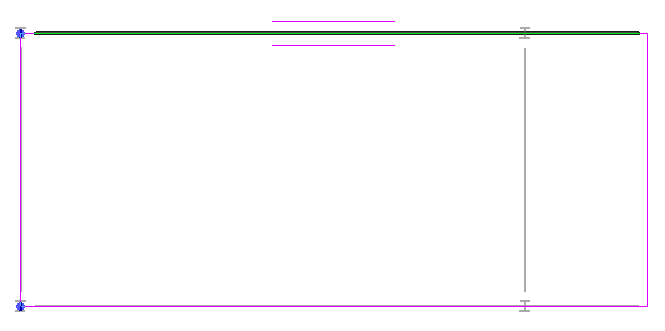

    Выбор опор

  3. После создания границы выберите вкладку "Изменение" | "Создать границу балочной системы"панель "Режим" "Завершить режим редактирования".

    Отображается консольная балочная система

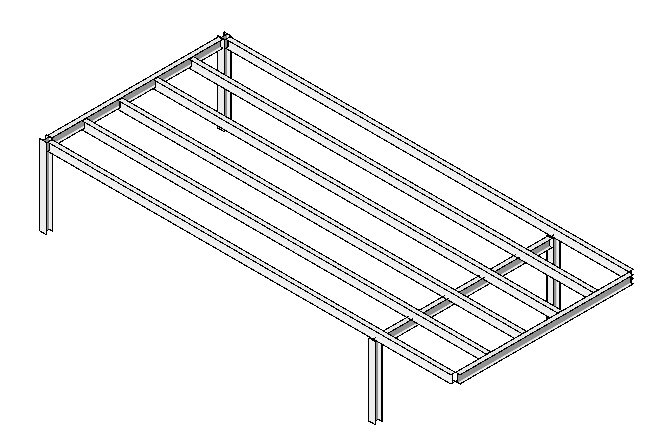

    Готовая консольная балочная система
