При создании проекта Revit с использованием шаблона проекта по умолчанию для расчета несущих конструкций создаются два вида несущих конструкций в плане для каждого из двух уровней конструкции в проекте по умолчанию:
- Уровень 1
- Уровень 1 - Аналитический
- Уровень 2
- Уровень 2 - Аналитический
Виды "Уровень 1" и "Уровень 2" иллюстрируют физическую модель. Виды "Уровень 1 - Аналитический" и "Уровень 2 - Аналитический" иллюстрируют аналитическую модель. Один и тот же элемент изображается на каждом виде по-разному в зависимости от экранных параметров вида. Например, на следующих иллюстрациях изображается одно и то же соединение колонны и балки, хотя выглядят они по-разному из-за переопределений параметров видимости/графики. Объяснение того, как шаблоны видов, переопределения графики и стили объектов используются для визуализации модели, приведено в разделе Визуализация.

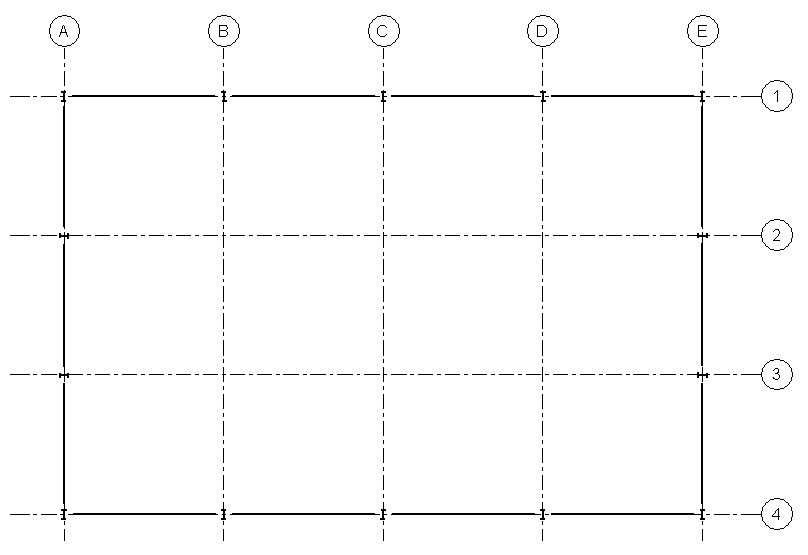

Уровень 1 - Вид в плане

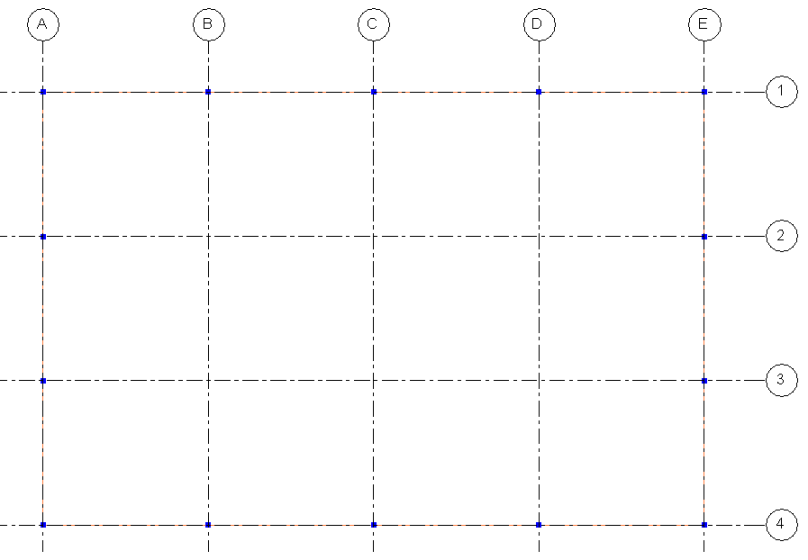

Уровень 1 - Аналитический вид в плане
