Обзор аналитической модели несущих конструкций

В Revit, аналитическая модель представляет собой упрощенное 3D представление полного инженерно-конструкторского описания физической модели несущих конструкций. Аналитическая модель включает в себя те несущие элементы, геометрию, свойства материалов и нагрузки, которые совместно формируют инженерную систему. Аналитическая модель создается автоматически в ходе создания физической модели и может экспортироваться в приложения, предназначенные для расчета и проектирования.

Подробные сведения приведены в разделе Связь с приложениями для расчета и проектирования.

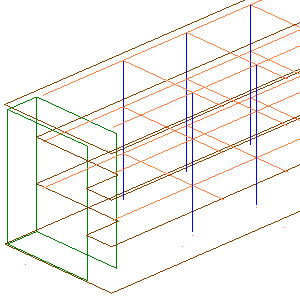

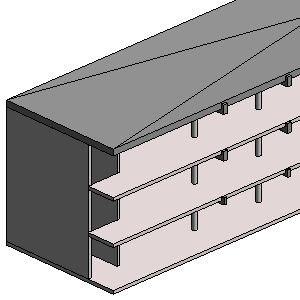

Физическая модель Аналитическая модель

Физическая модель в Revit создается в рамках видов, представляющих физическую структуру. Физическую модель можно представить как набор рабочих чертежей. По мере формирования физической модели создание аналитической модели происходит динамически. Revit дает пользователю возможность работать с аналитической моделью.

Аналитическая модель — это не то упрощенное представление несущих элементов, которое можно просматривать при работе с физической моделью. Изначально аналитическая модель геометрически зависит от физической модели, но с возможностью просмотра в виде совокупности независимых объектов.
