При использовании рабочей плоскости можно изменить ее сетку одним из следующих способов:
Изменение сетки рабочей плоскости
- При необходимости нажмите кнопку
(Показать) для отображения рабочей плоскости. - Вкладка "Архитектура"
панель "Рабочая плоскость" ("Показать") - Вкладка "Конструкция"панель "Рабочая плоскость" ("Показать")
- Вкладка "Системы"панель "Рабочая плоскость" ("Показать")
- Редактор семейств: вкладка "Создание"панель "Рабочая плоскость" ("Показать")
Путь поиска
- Вкладка "Архитектура"
- Выбрать рабочую плоскость. Прим.: Щелкните край рабочей плоскости, чтобы выбрать ее.
- Воспользоваться одним из следующих способов:

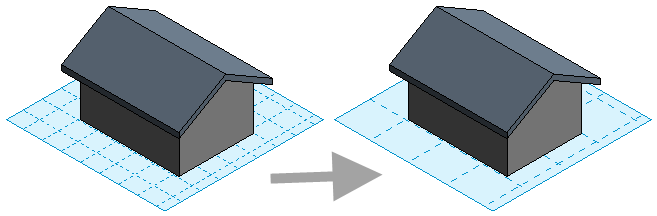

- Изменение интервала сетки: на панели параметров введите для параметра "Интервал" требуемое расстояние между линиями сетки.
- Изменение размера и перемещение сетки: для перемещения сетки перетащите ребро сетки. Для изменения размеров сетки перетаскивайте ручки.

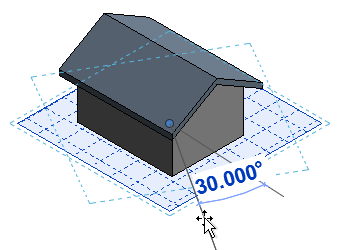

- Вращение сетки: выберите вкладку "Изменить | Сетка рабочей плоскости"панель "Изменить"
(Повернуть) и поверните сетку. Полные инструкции приведены в разделе Вращение элементов.
- Изменение интервала сетки: на панели параметров введите для параметра "Интервал" требуемое расстояние между линиями сетки.
Поворот сетки
При повороте координатной сетки рабочей плоскости новая ориентация влияет на размещение компонентов и параметр построения прямоугольников для стен и линий. Например, если повернуть сетку рабочей плоскости и разместить на ней компонент, ориентация этого компонента будет совпадать с углом поворота рабочей плоскости. При построении цепи стен с помощью параметра "Прямоугольник" стены можно сформировать только в соответствии с ориентацией сетки рабочей плоскости.
