При определении периметра и площади помещения в Revit используются следующие правила:
- Комната, размещенная в главной модели, определяется ограничивающими комнату элементами в главной модели и во всех основных вариантах. Комната не учитывает стены и линии-разделители комнат во второстепенных вариантах конструкции.
- Комната, размещенная в варианте конструкции, определяется ограничивающими комнату элементами в данном варианте, в главной модели и в основных вариантах других наборов вариантов. Комната не учитывает стены и линии-разделители комнат во второстепенных вариантах конструкции других наборов вариантов.
Если в разных вариантах конструкции комната имеет одну и ту же форму, размер и расположение и, кроме того, для этой комнаты во всех вариантах назначены одинаковые свойства, ее следует включить в главную модель.
Если требуется, чтобы комната имела разную форму, размер или расположение в каждом варианте конструкции или в каждом варианте конструкции для нее назначаются разные свойства (например, вместимость), добавляйте комнату в каждый вариант конструкции в наборе. Для этого можно воспользоваться одним из следующих способов:
- Перенос имеющейся комнаты из главной модели в один или несколько вариантов конструкции из набора. (См. раздел Перенос элементов из главной модели в набор вариантов конструкции).
- Использование инструментов "Копировать" и "Вставка с выравниванием" для копирования комнаты из одного варианта конструкции в другой (подобная методика была описана в разделе Перенос элементов из одного варианта конструкции в другой).

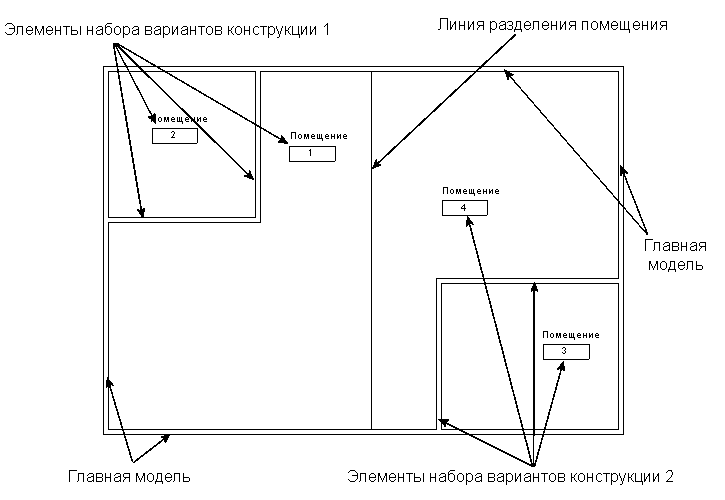

Если требуется, чтобы форма, размер или местоположение комнаты были различными в разных вариантах нескольких наборов вариантов конструкции, выполните следующие операции:
- В главной модели используйте линии-разделители для разделения пространства на комнаты. (Однако не добавляйте элементы комнат в главную модель.)
- Создайте один набор вариантов для каждой из этих комнат.
- В вариантах конструкции для набора добавьте комнаты.
Затем можно создать специальные виды для отображения разных комбинаций вариантов конструкции из каждого набора. (См. раздел Создание для вариантов конструкции специальных видов).
