Создание крыш по формообразующим граням

С помощью инструмента "Крыша по граням" можно создавать крыши по любым невертикальным граням формообразующих элементов. Для одной и той же крыши нельзя выбирать грани различных формообразующих элементов.

Прим.: При изменении грани формообразующего элемента крыши, созданные с помощью инструмента "Крыша по граням", не обновляются автоматически.

Создание крыш из формообразующих граней

1. Откройте вид, в котором отображается формообразующий элемент.
2. Выберите вкладку "Формообразующие и генплан"панель "Модель по граням" ("Крыша по граням")
3. В списке типов выберите крышу.
4. (Необязательно) Укажите уровень крыши на панели параметров.
5. (Необязательно) Для создания крыши на основе одной грани формообразующего элемента, выберите вкладку "Изменение | Разместить крышу по граням"панель "Выбрать несколько" ("Выбрать несколько"), и отключите этот параметр. (По умолчанию он включена).
6. Наведите курсор на грань для ее выделения.
7. Щелкните мышью, чтобы выбрать грань.

   При снятии флажка "Выбрать несколько" крыша немедленно размещается на грани.

   Совет: Для крыши можно изменить местоположение указанной грани, задав новое значение свойства "Местоположение указанных граней" на палитре свойств.
8. Если флажок "Выбрать несколько" установлен, выберите несколько граней формообразующего элемента.

   Выполните следующие действия.

   1. При щелчке на невыбранной грани она добавляется в набор выбранных граней. При щелчке на выбранной грани ее выбор отменяется.

      Если грань добавляется, рядом с курсором отображается знак "+", если удаляется — знак "-".

   2. Если требуется отменить выбор всех граней и начать процедуру выбора заново, щелкните вкладку "Изменение | Разместить крышу по граням"панель "Выбрать несколько" ("Очистить выбор").
   3. Выбрав требуемые грани, щелкните вкладку "Изменение | Разместить крышу по граням"панель "Выбрать несколько""Создать крышу".

   Советы

   • Для одной и той же крыши нельзя одновременно выделять грани, направленные вверх и вниз.

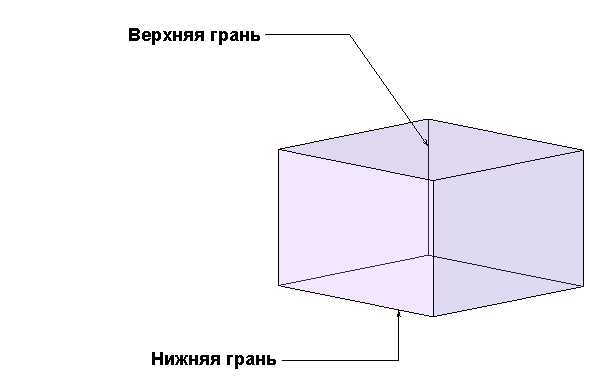

   • Для создания панелей крыши, которые покрывают грани, направленные и вверх и вниз, следует разделить формообразующий элемент на 2 грани так, чтобы каждая грань быть направлена либо вверх, либо вниз. Затем необходимо создать одну или более крыш по граням, направленным вниз и одну или более других крыш - по граням, направленным вверх.


Примеры

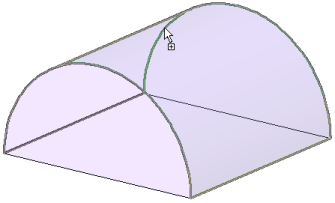

Выделение цилиндрической грани

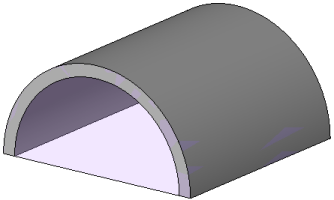

Размещенная крыша
