完成发动机罩

在本课中，将向罩的后部添加一些细节，然后调整其图形以更好地适配设计图图像。

设置课程：

• 接前一课继续工作。

使罩的后部成形：

发动机罩适配主机身的前面，与玻璃瓶顶部的瓶帽有点像。因此罩的后部还具有一个凹进的区域，虽然并不与进气口一样明显。

1. 在功能区“多边形建模”面板上，单击 （多边形）。

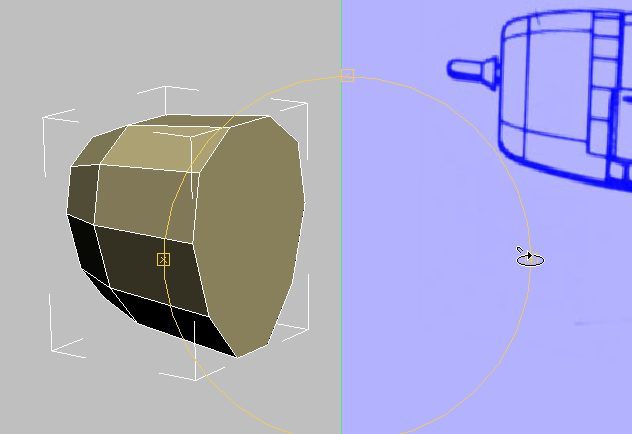

2. 环绕透视视口以便您可以看到罩的后部。

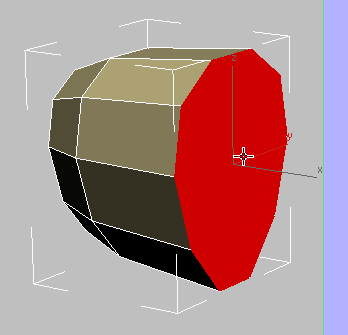

3. 单击以选择罩后部的多边形。

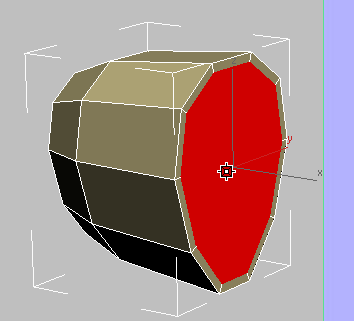

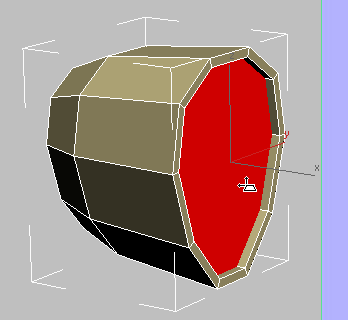

4. 在功能区“多边形”面板上，单击 （插入）。在透视视口中，向下拖动鼠标以插入罩的后部。

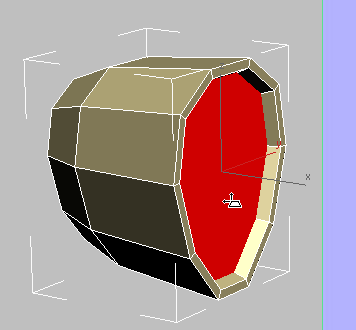

5. 在功能区“多边形”面板上，单击 （倒角）。在透视视口中，向下拖动以在罩的后部创建浅凹进。


   松开鼠标，然后向下拖动一点以减小凹进多边形的大小。

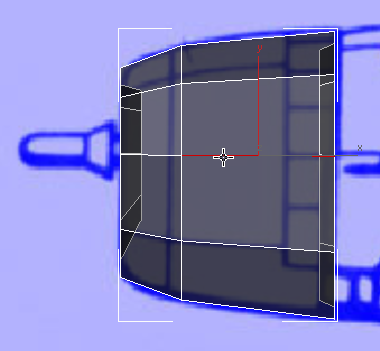

   可以通过再次按 +X 启用 X 射线显示模式，然后查看前视口来检查您的工作。



调整罩的曲率：

发动机罩几乎完成：要完成它，需要调整其曲率以更好地匹配设计图。

1. 激活“前”视口。
2. 在功能区“多边形建模”面板上，单击 （边）。
3. 单击以沿罩的长度选择某个较长的边。

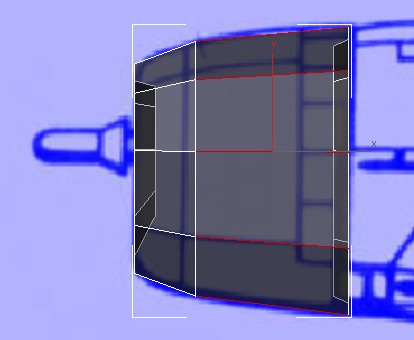

4. 在功能区“修改选择”面板上，单击 （环形）。

   “环形”工具选择由罩周围的相似边组成的环。

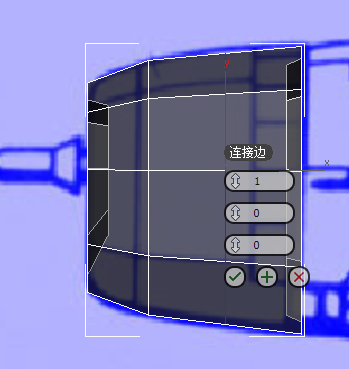

5. 在功能区 “循环”面板上，按住 键并单击 （连接）。

   按住 键并单击“连接”以显示“连接”工具的 Caddy 控件。这样您便可以交互调整边连接。

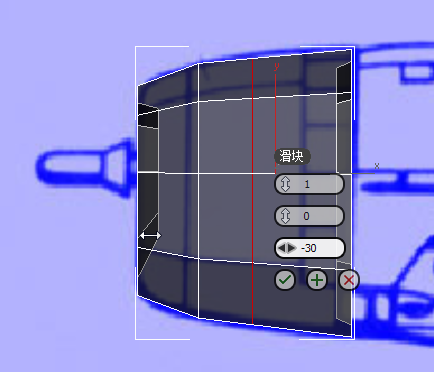

6. 在 Caddy 上，拖动下部微调器“滑块”的值，将新垂直边滑向左侧，使其位于罩中的凸出部分的下方。

7. 当边位于合适的位置时，单击 （确定）。

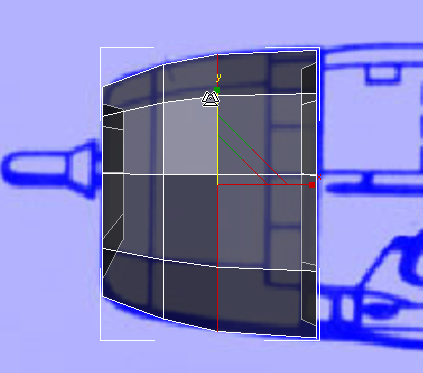

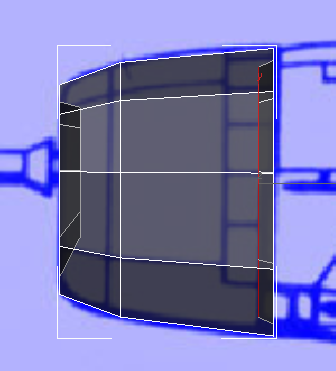

8. 沿 Y 轴 放大新边，使罩的凸出部分更好地匹配设计图图像。

9. 再次单击 （边）以退出“边”子对象层级。

现在，P-47 发动机罩已基本完成，多边形图形也只能做到这一步。（您以后将添加一些细节以改进 3ds Max 对模型的此部分进行平滑处理的方式。）

保存工作：

• 将场景另存为 p47_engine_cowl.max。
