为飞机其余部分贴图

上一课介绍了使用“编辑 UVW”对话框将面指定给纹理贴图某一部分的详细步骤。在本课程中，您将完成飞机的贴图过程，但步骤稍有节略，因为在大多数情况下，方法是相同的。

设置课程：

  1. 在上节课的基础上继续，或者 打开 p47_texture_wing_left_top.max。
  2. 如果打开保存的文件，请 单击选择 P-47 机身，转到 “修改”面板，然后转到“UVW 展开”修改器 “多边形”子对象层级。

    现在，可以使用“UVW 展开”继续指定更多面。

为右侧机翼的顶部贴图：

  1. 如果“编辑 UVW”对话框尚未打开，则在“修改”面板 “编辑 UV”卷展栏上，单击“打开 UV 编辑器”。
  2. 移动“编辑 UVW”对话框，以便您可以看到“顶”视口和“前”视口。
  3. 在主工具栏上，确保“窗口/交叉”选择切换处于 “交叉”状态，然后在“顶”视口中， 拖动选择框以选择所有位于右侧机翼顶部的面。

    在“左”视口中，按住 键并单击以选择沿机翼前缘的窄面。

    提示： 若要选择机翼前缘上的面，单击 最大化“左”视口（按 +W）将有助于您进行选择。
  4. 在主工具栏上的“命名选择集”字段中，将选择命名为 Wing Right Top。
  5. 在“修改”面板 “投影”卷展栏上，依次单击 （平面贴图）和 （对齐到 Z 轴），然后再次单击 （平面贴图）以将其取消激活。

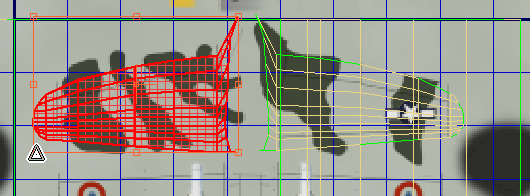

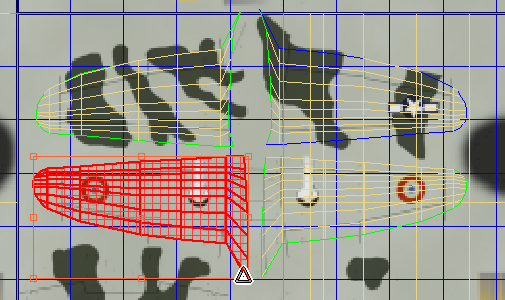

  6. 在“编辑 UVW”对话框中，使用 “自由形式模式”将机翼逆时针旋转 90 度，然后移动并缩放面，以将这些面放置在左侧机翼图案左侧的迷彩图案上。
    提示： 在选择对称成对的面选择区（例如机翼）时，禁用 （仅显示选定面）非常有用，这样您可以与飞机另一侧的尺寸和比例进行匹配。

为机翼底部贴图：

  1. 将“顶”视口切换为“底”视口。
  2. 拖动选择框以选择右侧机翼底部的面（现在位于视口的下半部分）。
    注： 在“前”视口中，确保所有前边缘面均未处于选定状态。如果选定了其中一个，请按住 键并单击以将其从选择中移除。

    在“编辑 UVW”对话框中，具有重叠面的面选择集更加难以处理。

  3. 在主工具栏上的“命名选择集”字段中，将选择命名为 Wing Right Bottom。
  4. 在“修改”面板 “投影”卷展栏上，依次单击 （平面贴图）和 （对齐到 Z 轴），然后再次单击 （平面贴图）以将其取消激活。

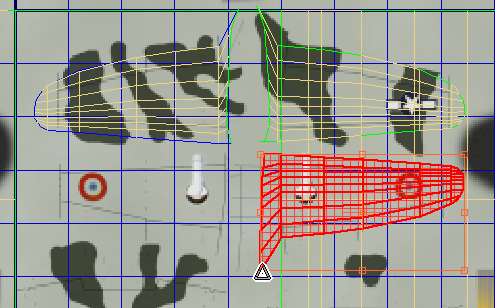

  5. 在“编辑 UVW”对话框中，使用 “自由形式模式”以将机翼顺时针旋转 –90 度，然后移动并缩放面，以将这些面放置在左侧机翼面下方的机翼底部图案上。
  6. 针对左侧机翼的底部重复上述步骤，将选择命名为 Wing Left Bottom，然后将其放置到右侧机翼底部面的左侧。

为水平尾翼贴图：

    由于机身与水平尾翼的基座成一定角度，因此无法通过单个矩形将它们全部选定：请进行初始选择，然后按住 键并单击以添加其余的面。

    水平尾翼顶部的图案位于机翼下方和“编辑 UVW”窗口的左侧。

  1. 将“底”视图切换回“顶”视图。
  2. 选择左侧水平尾翼顶部的面，并将选择命名为 H Stabilizer Left Top。

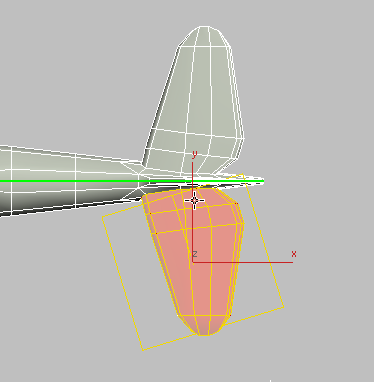

    选定左侧水平尾翼的顶面

  3. 依次单击 （平面贴图）和 （对齐到 Z 轴），然后再次单击 （平面贴图）以将其取消激活。

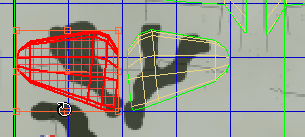

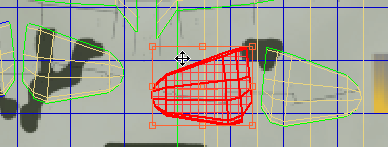

  4. 在“编辑 UVW”窗口中，如图所示放置选择。
  5. 选择右侧水平尾翼顶部的面，将选择命名为 H Stabilizer Right Top，依次单击 （平面贴图）和 （对齐到 Z 轴），然后再次单击 （平面贴图）以将其取消激活。
  6. 在“编辑 UVW”窗口中，如图所示将选择放置在左侧水平尾翼的左侧。

    尾翼底部的图案也位于机翼下方，但是在右侧。

  7. 将“顶”视口切换为“底”视图。选择右侧水平尾翼底部的面，将选择命名为 H Stabilizer Right Bottom。
  8. 依次单击 （平面贴图）和 （对齐到 Z 轴），然后再次单击 （平面贴图）以将其取消激活。
  9. 在“编辑 UVW”窗口中，如图所示放置选择。
    提示： 将水平尾翼的底部面顺时针旋转 –90 度。
  10. 选择左侧水平尾翼底部的面，将选择命名为 H Stabilizer Left Bottom，依次单击 （平面贴图）和 （对齐到 Z 轴），然后再次单击 （平面贴图）以将其取消激活。
  11. 在“编辑 UVW”窗口中，如图所示将选择放置到右侧水平尾翼的左侧。

为机身两侧贴图：

  1. 要选择机身的左侧，包括垂直尾翼的一侧，请在“前”视口中选择面，然后再使用其他视口，以确保没有遗漏任何面。如果选择的面并不是机身左侧的一部分，请按住 键并单击以将其从选择中移除。
    提示： 您可以通过单击，然后按住 键并单击以选择面，或者使用 “绘制选择”区域以加快该过程。“UVW 展开”修改器所显示的绿色轮廓可以帮助您很方便地看到要包含的面。

    请特别注意左侧机翼和水平尾翼周围的窄面；使用“顶”视图和“底”视图，来确保沿着左右接缝选择窄面。

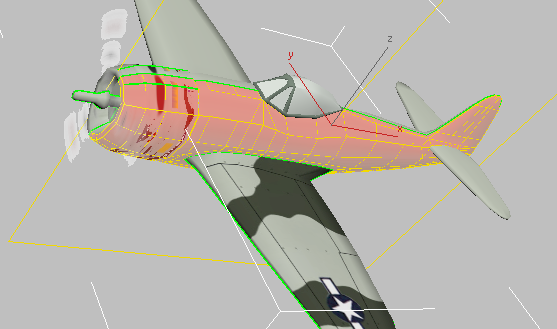

    Camera001 视口：选定机身左侧

    在“左”视口中，按住 键并单击以添加引擎罩前缘的面。

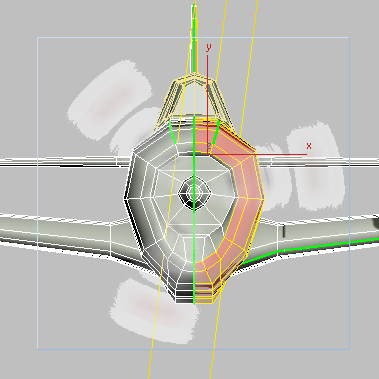

    “左”视口：选定引擎罩前部

    将选择命名为 Fuselage Left。

  2. 在“投影”卷展栏上，单击 （平面贴图），然后单击 （对齐到 Y 轴）。再次单击 （平面贴图）以将其取消激活。

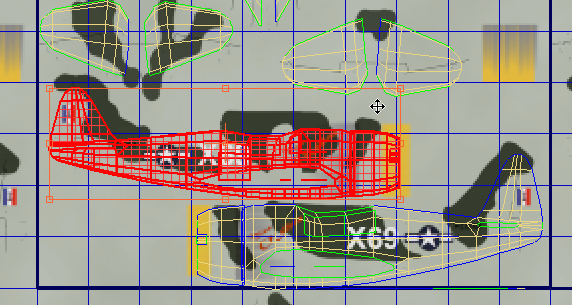

  3. 在“编辑 UVW”窗口中，使用“自由形式模式”将机身和尾部的面放置在右下方的图案上。执行此操作时，还请观察视口，确保标记正确定位，机首位于黄色绘制区域，而驾驶舱门由深绿色围起。
  4. 将“前”视口切换为“后”视图，然后重复上述步骤，以选择机身右侧的面。
    提示： 将 Camera001 视图切换为“透视”视图，然后 进行环绕，以便能够看到右侧，确保选定右机翼上方的窄面，并在调整这些面在纹理上的放置位置时进行观察。
  5. 将选择命名为 Fuselage Right。
  6. 像以前一样，单击 （平面贴图）将其激活，单击 （对齐到 Y 轴），然后再次单击 （平面贴图）将其禁用。

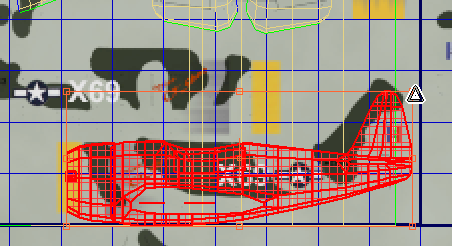

  7. 在“编辑 UVW”对话框工具栏中，单击 （镜像选定的子对象）以选择正确的方向，然后在“编辑 UVW”窗口中，将机身面放置在左侧选择内容的上方和左侧。

为进气口贴图：

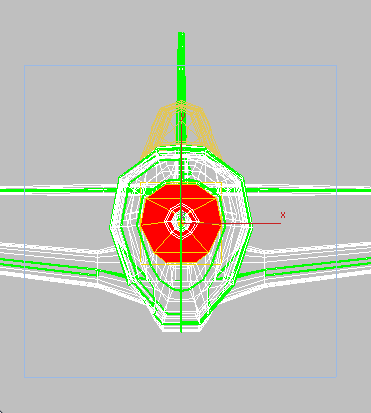

  1. 在“左”视口中，选择螺旋桨轴周围的进气口面。

    将选择命名为 Air Intake。

  2. 单击 （平面贴图），然后单击 （对齐到 X 轴）。再次单击 （平面贴图）将其激活，然后缩放并移动面，使它们位于纹理贴图右上方附近的暗斑块内。

为螺旋桨轴贴图：

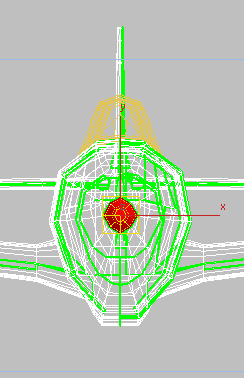

  1. 最后，在主工具栏上，将“窗口/交叉”选择切换为 “窗口”状态。在“左”视口中，拖动以选择螺旋桨轴。
  2. 查看其他视口，如果选择了无关的面（驾驶舱区域中可能存在一些这样的面），请按住 键并单击这些面，或者按住 键并拖动这些面，以将其从选择中移除。

    将选择命名为 Propellor Shaft。

  3. 单击 （平面贴图），然后单击 （对齐到 Y 轴）。再次单击 （平面贴图），以将其取消激活。将面逆时针旋转 90 度，然后缩放并移动面，使它们位于进气口面下方的黄色和灰色区域内。

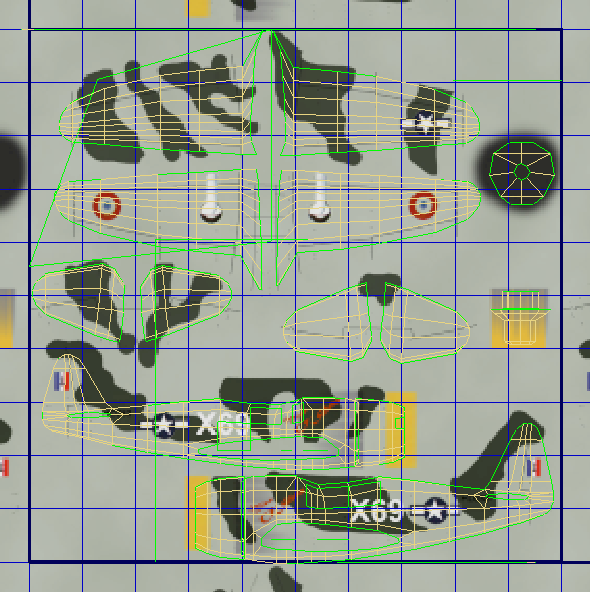

    现在，P-47 的所有面都已指定了相应部分的纹理贴图。

  4. 关闭“编辑 UVW”对话框。

要渲染结果图像，请执行以下操作：

  1. 激活“透视”视口，然后按 C 键将其切换回 Camera001 视图。
  2. 渲染 Camera001 视图。

保存工作：

概要

本教程演示了如何为 3ds Max 几何体应用复杂的纹理，例如绘制军用飞机。要执行此操作，请使用“UVW 展开”修改器。在修改器的“面”子对象层级，选择与某部分贴图对应的面。单击 （平面贴图）或 （快速平面贴图）来生成初始投影；然后在“编辑 UVW”对话框中，使用“移动”、“旋转”和“缩放”（或“自由形式模式”，将所有三种变换组合在一起）将选择放置在为这些面设计的贴图部分上。

提示： 有关使用“UVW 展开”来控制贴图的详细信息，请参见样条线贴图、使用“UVW 展开”对角色进行贴图处理和使用照片对立面建模。

要创建拼接纹理（例如用于“雷电”），您可以使用“视口画布”工具，以便以交互方式直接在几何体上绘制。两个学习影片“使用视口画布”（在“材质与贴图”部分中）显示了如何创建与上一教程所用纹理类似的纹理。
