宽法兰样条线

使用宽法兰创建一个闭合的形状为“I”的样条线。您可以指定该部分的垂直网和水平凸缘之间的内部角。

• “创建”面板 > （图形） > “扩展样条线” > “对象类型”卷展栏 > “宽法兰”
• 标准菜单：“创建”菜单 > “扩展图形” > “宽法兰”
• 增强型菜单：“对象”菜单 > “扩展图形” > “宽法兰”

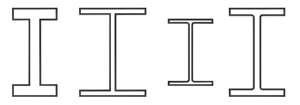

宽法兰的示例

提示： 在创建宽法兰样条线时，可以使用鼠标在步长之间平移和环绕视口。若要平移视口，请按住 （鼠标中键）进行拖动或滚动鼠标滚轮。若要环绕视口，请按住 键并通过 进行拖动或滚动鼠标滚轮。

过程

要创建“宽法兰”样条线：

1. 转到 “创建”面板，并启用 （图形）。
2. 打开“形状列表”并选择“扩展样条线”。
3. 单击“宽法兰”。
4. 拖动并释放鼠标按钮可定义该宽法兰的初始大小。
5. 移动鼠标，然后单击可定义该宽法兰的墙的厚度。

界面

“渲染”和“插值”卷展栏

大多数基于样条线的图形都共享这些参数。有关详细信息，请参见“渲染”卷展栏和“插值”卷展栏。

“创建方法”卷展栏

宽法兰图形提供了标准的创建方法选项：“中心”或“边”。有关详细信息，请参见“创建方法”卷展栏。

“键盘输入”卷展栏

从键盘创建宽法兰样条线。使用 X/Y/Z 设置指定中心点，使用其余参数指定尺寸，然后单击“创建”。创建样条线后，可以使用“参数”卷展栏控件调整其设置（请参见以下内容）。

“参数”卷展栏

长度

该宽法兰的垂直网的高度。

宽度

该宽法兰交叉的水平法兰的宽度。

厚度

网和法兰的厚度。

角半径

垂直网和水平法兰之间的四个内部角半径。

注： 调整这些设置时要小心。它们之间没有约束关系。因此，可能设置大于该网长度或该凸缘宽度的半径（角半径）。
