可渲染样条线修改器

使用“可渲染样条线”修改器可以设置样条线对象的可渲染属性，而无需将对象转换为可编辑的样条线。从 AutoCAD 中链接的样条线，该选项特别有用。也可以将相同的渲染属性同时应用于多条样条线。

• 选择一个图形。 > “修改”面板 > “修改器列表” > “可渲染样条线”
• 选择一个图形。 > “修改器”菜单 > “面片/样条线编辑” > “可渲染样条线修改器”
• 选择一个图形。 > “修改器”菜单 > “样条线” > “可渲染样条线修改器”

注： 该修改器不能应用于 NURBS 曲线。

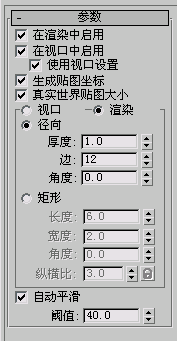

界面

在渲染器中启用

启用该选项后，使用为渲染器设置的径向或矩形参数将图形渲染为 3D 网格。

在视口中启用

启用该选项后，使用为渲染器设置的径向或矩形参数将图形作为 3D 网格显示在视口中。

使用视口设置

可以为视口显示和渲染设置不同的参数，并显示视口中“视口”设置所生成的网格。只有启用“在视口中启用”时，此选项才可用。

生成贴图坐标

启用此项可应用贴图坐标。默认设置为禁用状态。

3ds Max 在 U 向维度和 V 向维度中生成贴图坐标。U 坐标围绕样条线包裹一次；V 坐标沿其长度贴图一次。平铺是使用应用材质的“平铺”参数所获得的。有关更多信息，请参见贴图坐标。

真实世界贴图大小

控制应用于该对象的纹理贴图材质所使用的缩放方法。缩放值由位于应用材质的“坐标”卷展栏中的“使用真实世界比例”设置控制。默认设置为启用。

“视口”/“渲染器”组

• 视口选择该选项为该图形指定径向或矩形参数，当启用“在视口中启用”时，它将显示在视口中。只有启用“使用视口设置”时，此选项才可用。
• 渲染器选择启用该选项为该图形指定径向或矩形参数，当启用“在视口中启用”时，渲染或查看后它将显示在视口中。

径向

当 3D 对象具有环形横截面时，显示样条线。

• 厚度指定横截面直径。默认值为 1.0。范围为 0.0 至 100,000,000.0。
• 边在视口或渲染器中为样条线网格设置边数。例如，值为 4 表示一个方形横截面。
• 角度调整视口或渲染器中横截面的旋转位置。例如，如果您拥有方形横截面，则可以使用“角度”将“平面”定位为面朝下。

矩形

当 3D 对象具有矩形横截面时，显示样条线。

• 长度指定沿本地 Y 轴横截面的大小。
• 宽度指定沿本地 X 轴横截面的大小。
• 角度调整视口或渲染器中横截面的旋转位置。例如，如果拥有方形横截面，则可以使用“角度”将“平面”定位为面朝下。
• 纵横比设置矩形横截面的纵横比。通过“锁定”复选框可以锁定纵横比。启用“锁定”之后，将宽度锁定为宽度与深度之比为恒定比率的深度。

自动平滑

启用之后，使用“阈值”设置指定的平滑角度自动平滑样条线。“自动平滑”基于样条线分段之间的角度设置平滑。如果它们之间的角度小于阈值角度，则可以将任何两个相接的分段放到相同的平滑组中。

注： 对每种情况启用“自动平滑”并不总是能够获得最佳平滑质量。有必要更改阈值角度或禁用“自动平滑”可能产生最佳效果。

阈值

以度数为单位指定阈值角度。如果它们之间的角度小于阈值角度，则可以将任何两个相接的样条线分段放到相同的平滑组中。
