倒角连接两个对象,使它们以平角或倒角相接。
倒角使用成角的直线连接两个对象。它通常用于表示角点上的倒角边。
可以倒角
CHAMFER 使用单个命令便可以为多段线的所有角点加倒角。
如果要被倒角的两个对象都在同一图层,则倒角线将位于该图层。否则,倒角线将位于当前图层上。此图层影响对象的特性(包括颜色和线型)。
使用“多个”选项可以为多组对象倒角而无需结束命令。

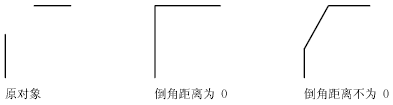

倒角距离是每个对象与倒角线相接或与其他对象相交而进行修剪或延伸的长度。如果两个倒角距离都为 0,则倒角操作将修剪或延伸这两个对象直至它们相交,但不创建倒角线。选择对象时,可以按住 Shift 键,以使用值 0(零)替代当前倒角距离。

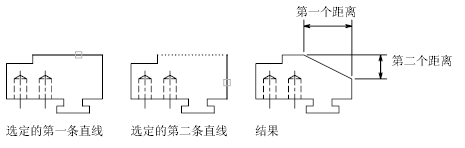

在以下样例中,将第一条直线的倒角距离设定为 0.5,将第二条直线的倒角距离设定为 0.25。指定倒角距离后,如图所示选择两条直线。
缺省情况下,对象在倒角时被修剪,但可以用“修剪”选项指定保持不修剪的状态。

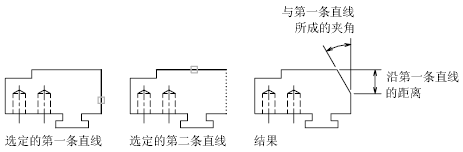

可以通过指定第一个选定的对象的倒角线起点及倒角线与该对象形成的角度来为两个对象倒角。
在本例中,将对两条直线进行倒角,使倒角线沿第一条直线距交点 1.5 个单位处开始,并与该直线成 30 度角。

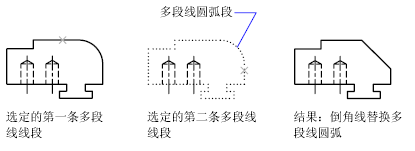

可以为相邻或只能用一条圆弧段分开的多段线的线段创建倒角。如图所示,如果它们被圆弧段间隔,倒角将删除此圆弧并用倒角线替换它。
还可以为开放多段线的端点创建倒角。此操作将创建闭合多段线。

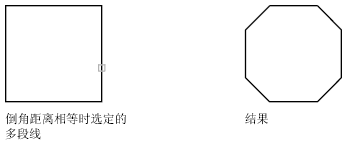

对整条多段线进行倒角时,每个交点都被倒角。要得到最佳效果,请保持第一和第二个倒角距离相等。
在本例中,倒角距离设定为相同的值。
对整条多段线倒角时,只对那些长度足够适合倒角距离的线段进行倒角。在下面的例子中,某些多段线线段太短而不能进行倒角。
