“隐藏位置”对话框 - 对象设置

树视图 以图形方式描述隐藏位置。隐藏位置的名称是根节点。级别显示为根节点的子节点，以 z 顺序列出。隐藏位置中的块名、零部件视图以及文件夹将显示在相应级别以下的树结构中。选定用于级别的基本几何图形（例如直线和圆弧）作为单个图元命名的自由对象显示。
垂直工具栏 包含对树视图中选定项进行操作的按钮。每个按钮的可用性取决于选择的相关性。
	按钮
		创建一个级别并将其添加到树中当前选项之后。
		临时隐藏对话框以便可以为当前选定的级别拾取对象。 选择块引用的步骤： 单击属于块引用的几何图形工具提示将显示块名。 选择零部件视图或文件夹的步骤： 连续单击属于该零部件视图或文件夹的对象，直到工具提示中显示该零部件视图或文件夹的名称。 选择自由对象的步骤： 连续单击自由对象，直到工具提示中显示其名称。 从选择集中删除对象的步骤： 按下 SHIFT 键的同时继续单击对象，直到工具提示窗口中显示其名称。
		删除树中位于隐藏位置的选定条目。
		将选定级别移到顶部。
		将选定级别上移一级。
		将选定级别下移一级。
		将选定级别移到底部。
		临时隐藏对话框以显示工程图。按 ESC 键或 ENTER 键重新回到对话框。

从前景中排除 阻止将选定图元用作其下所有层的前景。
从背景中排除 阻止将选定图元用作其上所有层的背景。
仅使用外轮廓 设置为仅将选定图元的外轮廓显示为前景对象。如果取消选中该复选框，则所有轮廓均显示为前景对象。

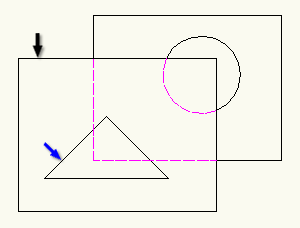

	“仅使用外轮廓”复选框的效果 在该示例中，前景包括矩形（黑箭头）和三角形（蓝箭头）对象。由于已选定“仅使用外轮廓”，因此仅将矩形显示为前景对象。 在该示例中，由于已取消选中“仅使用外轮廓”，因此两个对象均将显示为前景对象。
	保存轮廓 保存选定图元的外轮廓，以便在随后的隐藏线计算中使用。如果修改图元，AutoCAD Mechanical 可能无法精确计算隐藏线，因为计算是基于已保存的轮廓而不是实际轮廓。仅当添加或修改几何图形时观察到显著的性能下降时才使用该选项。 注： 仅在选定“仅使用外轮廓”复选框时，该选项才可用。
设置 可打开“隐藏选项”对话框，并可使用户设置 AMSHIDE 命令的默认值。

注：

1. 用户可以在“隐藏选项”对话框（可通过 OPTIONS/AMOPTIONS 命令“AM:结构”选项卡 “隐藏选项”进行访问）中设置该对话框的默认设置。
2. 用户可以通过拖动边线或角来重新设置对话框的大小。
