“隐藏位置”对话框 - 隐藏设置

树视图 以图形方式描述隐藏位置。隐藏位置的名称是根节点。级别显示为根节点的子节点，以 z 顺序列出。隐藏位置中的块名、零部件视图以及文件夹将显示在相应级别以下的树结构中。选定用于级别的基本几何图形（例如直线和圆弧）作为单个图元命名的自由对象显示。
垂直工具栏 包含对树视图中选定项进行操作的按钮。每个按钮的可用性取决于选择的相关性。
	按钮
		创建一个级别并将其添加到树中当前选项之后。
		临时隐藏对话框以便可以为当前选定的级别拾取对象。 选择块引用的步骤： 单击属于块引用的几何图形工具提示将显示块名。 选择零部件视图或文件夹的步骤： 连续单击属于该零部件视图或文件夹的对象，直到工具提示中显示该零部件视图或文件夹的名称。 选择 自由对象 的步骤： 连续单击自由对象，直到工具提示中显示其名称。 从选择集中删除对象的步骤： 按下 SHIFT 键的同时继续单击对象，直到工具提示窗口中显示其名称。
		删除树中位于隐藏位置的选定条目。
		将选定级别移到顶部。
		将选定级别上移一级。
		将选定级别下移一级。
		将选定级别移到底部。
		临时隐藏对话框以显示工程图。按 ESC 键或 ENTER 键重新回到对话框。

名称 提供空间，以供用户命名隐藏位置。隐藏位置名称不需要是唯一的。有针对性地命名隐藏位置可以帮助用户在 Mechanical 浏览器中快速识别隐藏位置。
将隐藏位置存储在 显示可在其下保存隐藏位置的 Mechanical 浏览器节点。 注： 不能将隐藏位置保存在外部参照零部件上。
显示隐藏线 将隐藏线的隐藏样式设置为虚线（默认情况下已启用）。取消选中该复选框将使隐藏线不可见。

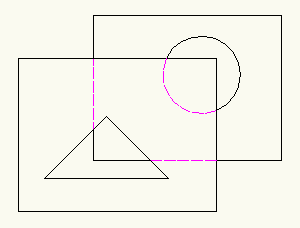

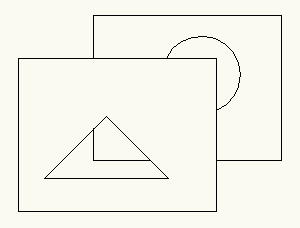

	“显示隐藏线”复选框的效果 在该示例中，已选中“显示隐藏线”复选框 在该示例中，已取消选中“显示隐藏线”复选框
仅将指定的图层用于隐藏位置 从隐藏位置中排除不适当的对象（例如剖面线和中心线）。
设置 可打开“隐藏选项”对话框，并可使用户设置 AMSHIDE 命令的默认值。

注：

1. 在“隐藏选项”对话框（可通过 OPTIONS/AMOPTIONS 命令“AM:结构”选项卡“隐藏选项”进行访问）中设置该对话框的默认设置。
2. 用户可以通过拖动边线或角来重新设置对话框的大小。
