关于几何空间编辑器

使用几何空间编辑器创建和调整二维导线测量。

图形预览和对象插入

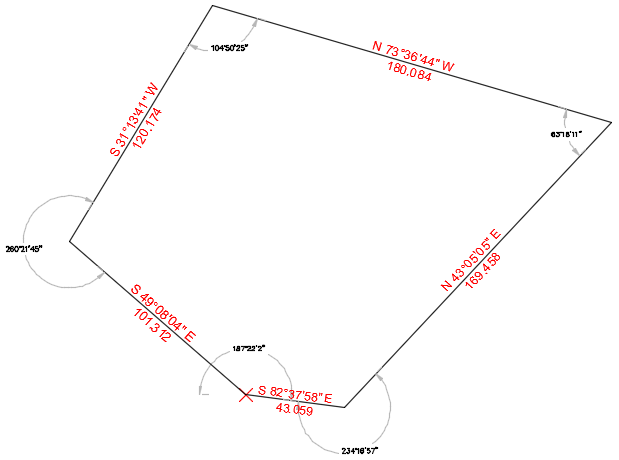

在几何空间编辑器中输入导线测量数据时图纸中会显示临时图形，如下所示。

关闭几何空间编辑器后，这些图形会消失。 可以使用从导线测量创建多段线 和向图形添加几何空间点 选项，将对象插入基于导线测量数据的图形中。

在“平衡”选项卡中选择调整方法时，图纸中会显示附加图形以展示调整效果。

输入数据的一般指导原则

通过在图形中选择现有多段线或手动输入已知数据，可以将数据加载到几何空间编辑器。 可以使用多种格式和数学方程式快速输入导线测量数据。

• 使用 Tab 键、Enter 键或箭头键在各单元之间导航。
• 调整导线测量不会影响在几何空间编辑器中输入的值。
• 若要使用其他测量单位，请输入 ' 或 m。

  例如，如果在公制图形中工作时需要输入以英尺为单位的值，则输入 200'。

  注： 测量单位计算取决于在“图形设定”对话框的“单位和分带”选项卡中指定的参数：

  如果将“图形单位”设定为：	并将“英制到公制的转换”设定为：	且后缀为：	则距离转换为：
  英尺	美制测量英尺	m	米转换为美制测量英尺
  英尺	国际英尺	m	米转换为国际英尺
  米	美制测量英尺	'	美制测量英尺转换为米
  米	国际英尺	'	国际英尺转换为米

使用数学方程式计算导线测量参数

可以使用多种数学方程式来计算导线测量参数值。 在定义导线测量时，方程式允许您输入已知数据，例如几何空间点的相对位置。

以下运算符有效：

• +
• -
• /
• *
• ( )

以下方程式是说明如何在几何空间编辑器中输入数据的简单示例：

方程式	结果
(1 to 2)/2	计算点 1 和点 2 之间的角度、方向或距离，然后用所得结果除以 2。
100+200+150	返回多个值的总和。 注： 此类型的方程式对于计算多条相邻地块线的总距离很有用。
