练习 4：编辑环形交叉口组件

在本练习中，您将编辑引道的几何图形、移动环形交叉口中心点并删除环形交叉口组件。

编辑引道几何图形的步骤

1. 打开 Roundabout-Edit.dwg（位于教程图形文件夹中）。
2. 单击“修改”选项卡 “设计”面板 “交点”。
3. 单击“交点”选项卡 “修改环行交叉口”面板 “编辑环形交叉口”。
4. 单击 Approach_EW 路线。

5. 在“创建环行交叉口 - 引道”对话框中的“引道参数”下，更改以下参数：
   • 出口半径：25
   • 入口喇叭形路段长度：75
6. 在对话框的底部，单击“下一步”。
7. 在“创建环行交叉口 - 交通岛”对话框中的“三角区参数”下，将“长度”值更改为 75。
8. 在对话框的底部，单击“下一步”。单击“完成”。

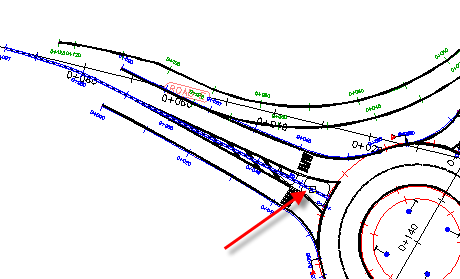

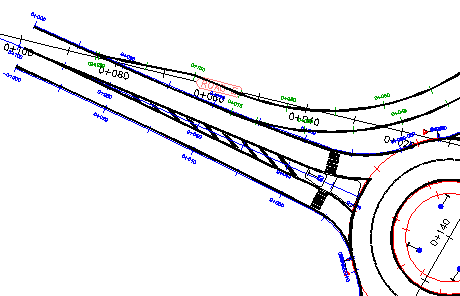

   引道将延伸，出口半径已增加，并且交通岛的线条和铺装层标线已更新。



编辑环行交叉口位置的步骤

1. 单击“交点”选项卡 “修改环行交叉口”面板 “编辑环形交叉口”。
2. 单击 Roundabout_ISLAND 路线。

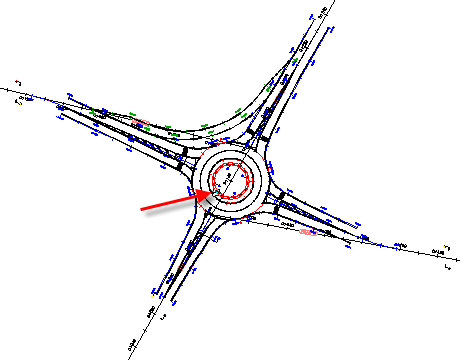

3. 在“创建环行交叉口 - 环形道路”对话框中的“环行交叉口中心点”下，单击 。
4. 在图形中的道路 D 路线上，在桩号 0+130 附近单击。

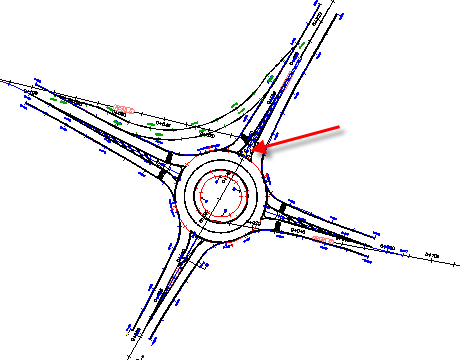

   注：

   桩号 0+130 未添加标签，但该位置显示在下图中。


5. 在对话框的底部，单击“下一步”三次。单击“完成”。

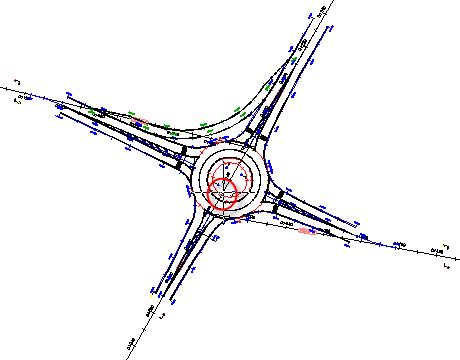

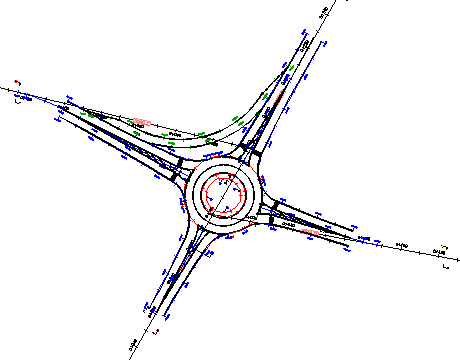

   将在新中心点周围重新创建环形交叉口路线和铺装层标线。



删除环行交叉口组件的步骤

1. 单击“交点”选项卡 “修改环行交叉口”面板 “删除环形交叉口”。
2. 单击 Approach_SN (1) 路线。

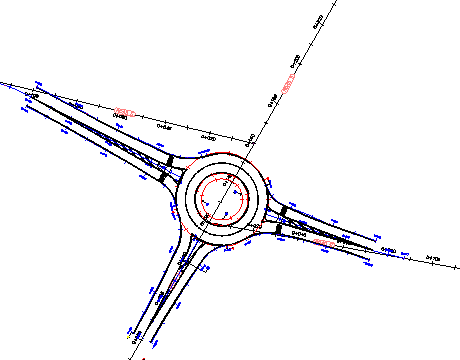

   将删除引道和转向车道。转向车道被删除是因为其几何图形取决于它附着到的引道的几何图形。


   注：

   要删除整个环形交叉口，请在“删除环形交叉口”命令处于活动状态时单击某一条环形道路路线。

要继续此教程，请转至练习 5：使用环行交叉口设计标准和预设。
