练习 3：将转向车道添加到环形交叉口

在本练习中，您将为转向车道创建几何图形，该转向车道允许车辆绕开环形交叉口并从一个引道转向其他引道。

选择入口引道和出口引道

1. 打开 Roundabout-Slip Lane-Add.dwg（位于教程图形文件夹中）。
2. 单击“常用”选项卡 “创建设计”面板 “交点”下拉式菜单 “添加转向车道”。

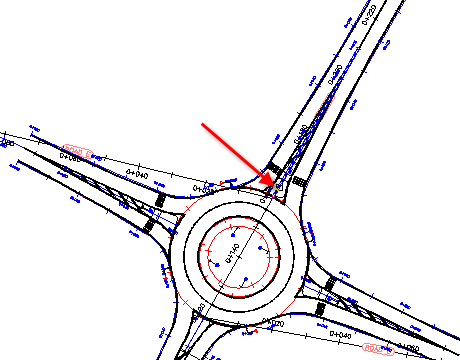

3. 对于“入口引道”，请单击 Approach_SN (1) 路线。

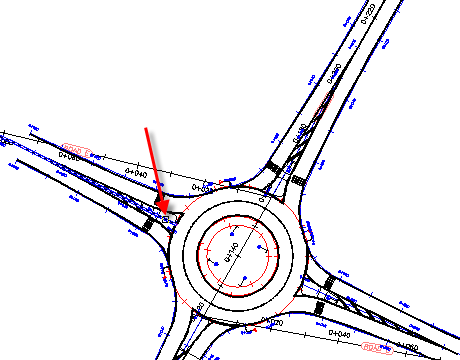

4. 对于“出口引道”，请单击 Approach_EW 路线。


指定转弯专用车道参数

1. 在“绘制转弯专用车道”对话框中的“转弯专用车道参数”下，指定以下参数：
   • 分割线长度：1
   • 减速车道的长度：20
   • 加速车道的长度：10
   • 车道宽度：4
   • 半径：50
   • 楔形路段长度：20
2. 在“绘制铺装层标线”下，指定以下参数：
   • 外侧边缘：已选定；连续
   • 减速过渡线：已清除
   • 加速过渡线：已清除
3. 指定路线特性：
   • 路线样式：环行交叉口 - 转弯专用车道
   • 路线图层：0
   • 路线标签集：环行交叉口 - 转弯专用车道
   • 路线名称前缀：SlipLane
4. 单击“确定”。

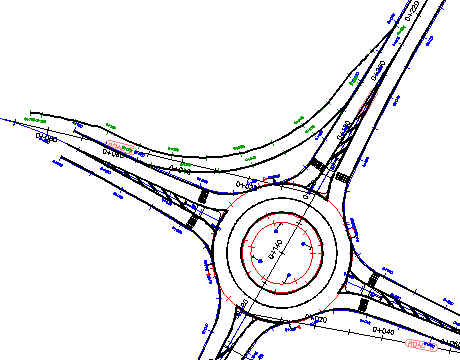

   转弯专用车道将显示在图形中。



要继续此教程，请转至练习 4：编辑环行交叉口组件。
