练习 1：导入点云数据

在本练习中，您将导入激光测距系统数据文件以创建 AutoCAD Civil 3D 点云对象。

1. 打开 Point Cloud-1.dwg（位于教程图形文件夹中）。
2. 在“工具空间”中的“浏览”选项卡上，右键单击“点云” “创建点云”。

指定基本点云信息

1. 在“创建点云”对话框中的“信息”页面上，指定以下参数：
   • 名称：点云 - 教程练习
   • 点云样式：单色
   • 点云图层：V-SITE-SCAN
2. 单击“下一步”。

指定源数据

1. 在“源数据”页面中的“源数据”下，选择“创建新点云数据库”。
2. 在“选择点云文件格式”下，选择“LAS”。
3. 在“要导入到新点云数据库的文件”下，单击 。
4. 在“选择文件”对话框中，导航到教程文件夹。选择 Point Cloud.las。单击“打开”。
5. 在“新点云数据库”下的“指定新点云数据库”下，单击 。
6. 在“选择文件”对话框中，导航到 My Civil Tutorial Data 文件夹。对于“文件名”，输入 点云 - 教程练习.isd。单击“打开”。
   注：

   “点云数据库坐标系”和“当前图形的坐标系”设定应匹配。在本教程中未对坐标系进行设定，而设定来自于以下源：

   • 点云数据库坐标系：此值从点云源文件获得。将数据导入到点云数据库后，单击 可更改坐标系。
   • 当前图形的坐标系：此值从“图形设定”对话框的“单位和分带”选项卡中获得。
7. 单击“下一步”。

验证点云参数并创建点云对象

1. 在“概要”页面上，展开“特性”表中的集合，确保特性与之前在本练习中指定的特性匹配。

   如果特性值不匹配，请使用该对话框左侧的链接返回到前面的页面。

2. 单击“完成”。

   一个对话框会告知您系统正在后台处理点云数据库，您可以在图形中继续执行操作。

3. 单击“关闭”。

   几分钟后，在状态栏会显示一则通知，表明已处理完点云数据库，并已创建点云对象。

查看点云对象

1. 在状态栏通知中，单击“单击此处以缩放”。

   图形窗口将缩放到点云对象。

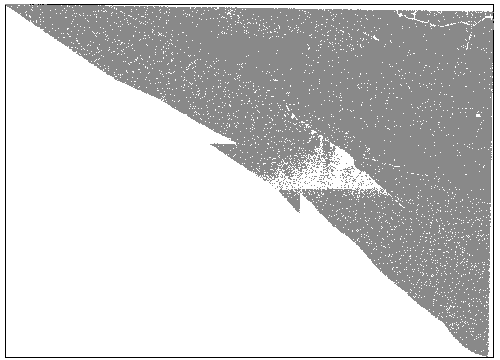

2. 进行放大，直到您看到构成点云的点。

   查看点。点云点存储在点云数据库中，无法单独对其进行操作。

3. 缩放到点云对象的范围。
4. 单击“视图”选项卡 “视图”面板 “东南等轴测”。

   将显示点云对象的三维视图。围绕点云的白色框是边界框，用于标识点云对象的范围。边界框组件的大小和形状取决于点云对象的最小和最大坐标值。当点云源数据不可访问时，边界框可用作点云对象代理。

5. 单击“视图”选项卡 “视图”面板 “俯视”。

要继续此教程，请转至练习 2：使用点云样式。
