练习 2：使用点云样式

在本练习中，您将使用样式以不同方式查看点云对象，以及过滤已导入的点云数据的显示。

本练习上接练习 1：导入点云数据。

按高程显示点云点

1. 在图形中，选择点云。
2. 单击“点云”选项卡 “修改”面板 “点云特性”下拉式菜单 “点云特性”。
3. 在“点云特性”对话框中的“信息”选项卡上，在“点云样式”下，选择“高程范围”。

   此点云样式根据点云点的高程值将点云点显示为指定颜色。

4. 在“高程范围”选项卡上，单击“从样式重置”。

   此操作指定点云样式参数用于确定点云的显示特性。

5. 单击“确定”。

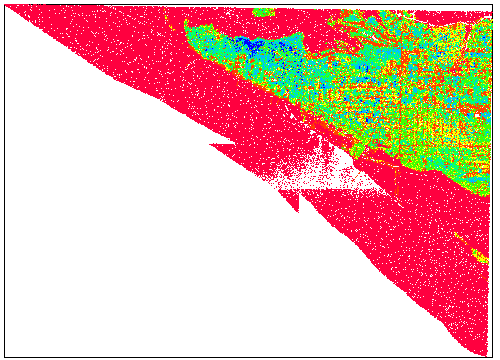

   点云现在将显示点云点之间高程的主要差异。在以下步骤中，您将按在创建点云点时指定给它们的分类代码来查看点云点。



按分类显示点云点

1. 在图形中，选择点云。
2. 单击“点云”选项卡 “修改”面板 “点云特性”下拉式菜单 “点云特性”。
3. 在“点云特性”对话框中的“信息”选项卡上，在“点云样式”下，选择“激光测距系统点分类”。单击“确定”。

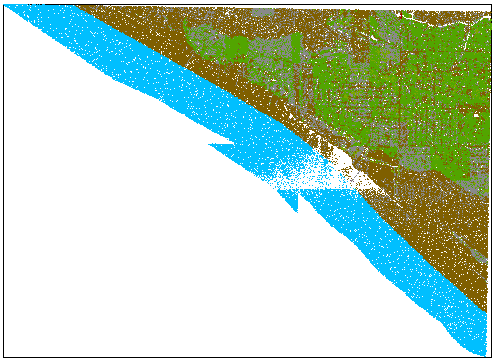

   点云现在将显示按颜色编码的点云点。对于查看在扫描期间捕获的不同要素，这是一种很有用的方式。在以下步骤中，您将调整点云样式以过滤点云中不需要的要素。



按分类过滤点

1. 在图形中，选择点云。
2. 单击“点云”选项卡 “修改”面板 “点云特性”下拉式菜单 “编辑点云样式”。
3. 在“点云样式”对话框中的“分类”选项卡上，单击 。

   对于本练习，您将指定样式仅显示地面点。

   注：

   此表中的分类基于的是 ASPRS 标准。

4. 在“激光测距系统分类”表中，选中“2 地面”复选框。

   如“颜色”列中所示，将其分类指定为 2 的点云点显示为褐色。

5. 单击“确定”。

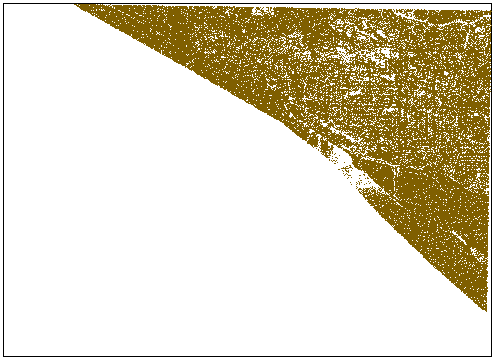

   在图形中，将仅显示褐色的地面点。在接下来的练习中，您将学习如何从此点云点的子集创建 AutoCAD Civil 3D 曲面。

   注：

   如果显示未更改，请在命令行中输入 REGEN。



要继续学习本教程，请转到练习 3：向曲面添加点云数据。
