可以轻松在 Inventor 和 AutoCAD 之间同步布局项目。首先,只需为每个 AutoCAD 布局图形确定 Inventor 项目文件,便可轻松执行无缝同步。对于需要同时使用多个布局以及需要在这些布局中使用不同资源库的用户而言,这是一项非常有用的功能。
以下为操作方式:

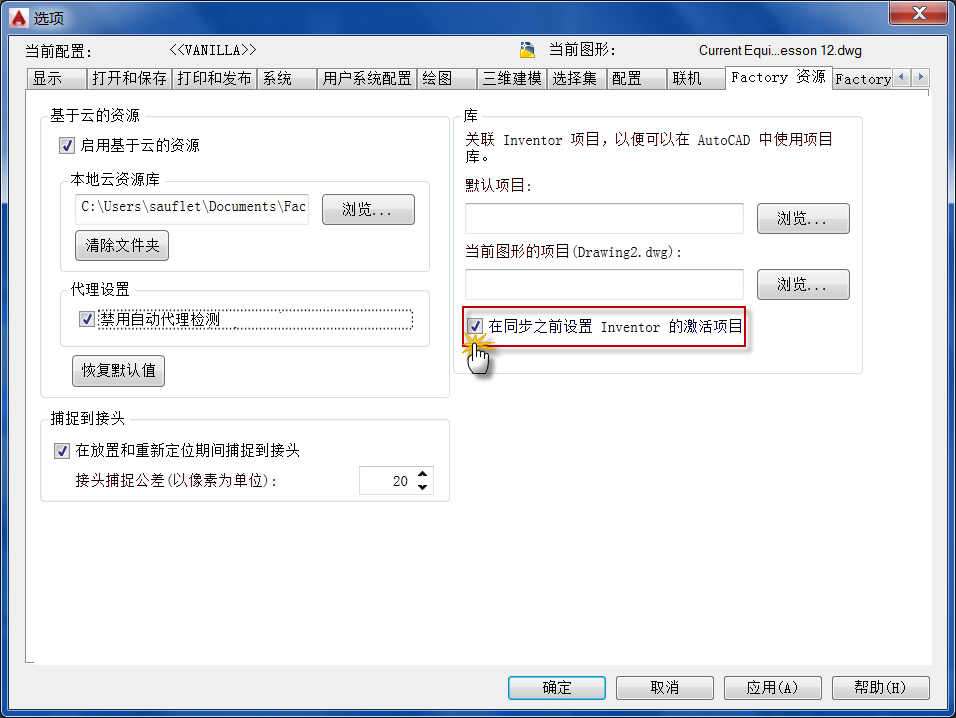

设置 AutoCAD 中 DWG 文件的关联项目文件。

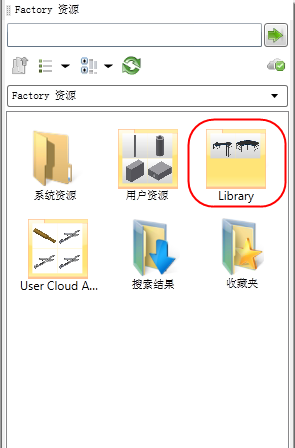

在 AutoCAD 中,Factory 资源浏览器使用 DWG 文件的关联项目文件来显示关联资源(如果项目文件中配置了库)。
将 AutoCAD 同步到 Inventor 时,DWG 文件的关联项目文件将用于设置 Inventor 中的当前项目文件。

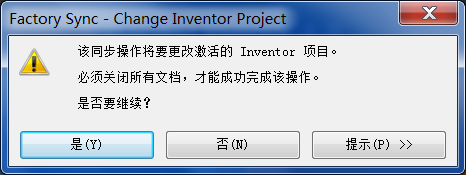

对话框出现时,确认您所做的更改,随后二维图形将使用您在 AutoCAD 中确定的项目来同步到三维模型。
同样,当您选择将 Inventor 同步到 AutoCAD 时,Inventor 项目文件也会同步到 DWG 文件。
