如何插入 Factory 资源

下面提供了用于从 Factory 资源库中查找内容并将其放置在 Factory 布局部件的常规工作流。

  1. 在“资源浏览器”中使用“搜索”选项搜索资源，或者手动浏览到“系统资源”库目录或“用户资源”库目录中的零部件。创建新布局时，“资源浏览器”会自动显示。若要打开和关闭“资源浏览器”，请从“选项板”下拉菜单中单击 “Factory”选项卡 “工具”面板 “Factory 资源” 。
  2. 如果您正在使用图层，请将要在其上放置资源的图层设置为当前图层。
  3. 使用“捕捉类型”下拉菜单中的适当捕捉类型，将资源放置在 Factory 布局部件中。
  4. 如果需要，修改资源的“引用”、“模型”或“其他”参数值。
  5. 根据需要继续查找和放置其他资源。
  6. 使用“重新定位”命令对资源的 XYZ 放置或角度进行小幅调整。
    提示： 为了防止在布局中放置资源或插入模型后“重新定位”命令自动启动，请在“Factory 选项”对话框的“资源”选项卡中取消选中“放置零部件后启动‘重新定位’命令”复选框。

资源浏览器的单位制

“系统资源”库中的资源在英制和公制单位制下都可用。默认单位制基于用来创建 Factory 布局部件文件的模板。

用户资源内容将根据文件单位自动添加到公制或英制目录中。如果需要其他单位制，请编辑原始文件，更改其单位设置，再将其重新发布。

如何在“资源浏览器”中搜索资源

您可以通过选择文件夹来浏览数据，也可以执行特性搜索。

  1. 在“资源浏览器”顶部的“搜索”字段中输入资源名称或参数值。在基于参数值进行搜索时，会搜索“名称”、“作者”、“类别”、“注释”、“公司”、“关键字”和“标题”参数。
  2. 系统将动态地显示有效的搜索字词列表。您可以单击一个搜索字词以填充“搜索”字段。
  3. 单击“搜索资源”按钮 以在“资源浏览器”的下半部分显示资源。

执行搜索后，“搜索结果”文件夹将添加到“资源浏览器” 中。该文件夹包含找到的资源。找到的资源将一直存储在该文件夹中，直到执行下次搜索，届时它将被新的搜索结果替换。可以从“搜索结果”文件夹中选择资源，然后将其放置在 Factory 布局部件中。

如何手动浏览资源浏览器

处于默认“缩略视图”中时，在打开文件后，“资源浏览器”最初会将系统资源内容显示在浏览器的下半部分。若要返回到顶层以访问用户资源标准件库，请单击“上一级文件夹”按钮 。从该位置，您可以双击文件夹以在树结构中向下移动，或者使用“上一级文件夹”按钮在树结构中向上移动。

在“资源浏览器”的顶部，可以切换为在树形视图中显示资源。然后，可以通过展开目录来浏览 Factory 资源库。

如何在“资源浏览器”中对资源排序

通过按类型、名称或修改日期对资源排序，您可以加快资源搜索速度。您还可以选择按升序顺序（默认设置）或降序顺序显示排序的资源。选择的排序方法将持续使用；也就是说，在 Inventor Factory 的后续会话中将一直保持有效。单击“缩略图”/“树形视图”按钮 右侧的“排序依据”图标中的向下箭头可显示排序选项的下拉菜单。

提示： 若要在展开的文件夹中更清晰地显示排序的资源，请先切换到“树形视图”，然后再进行排序。

如何查找、预览、删除资源，并识别资源变量

在“资源浏览器”中找到所需的资源后，可以在该资源上单击鼠标右键以显示弹出式关联菜单。系统资源的关联菜单可以提供三个选项 -“浏览”、“预览”和“添加到收藏夹”。对于基于云的资源，在关联菜单中会显示名为“下载资源”的第四个选项。

在关联菜单中单击“浏览”以打开 Windows 资源管理器，然后浏览到 Factory Library 文件夹位置，以便确认资源所在的位置。

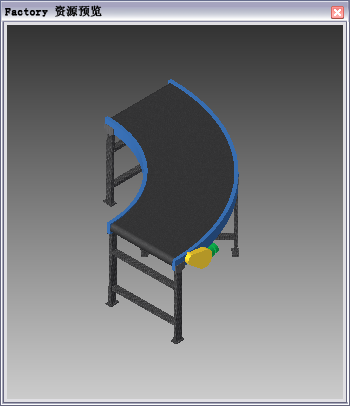

“预览”选项会启动一个显示选定资源的单独“Factory 资源预览”窗口。您可以通过以下方式打开和关闭“Factory 资源预览”窗口：从“选项板”下拉菜单中单击 “Factory”选项卡 “工具”面板 “Factory 资源预览” 。

通过“添加到收藏夹”选项，可以将经常放置的资源添加到“收藏夹”文件夹或从中删除资源，以便快速轻松地访问 。可以从“收藏夹”文件夹中选择资源，然后将其放置在 Factory 布局部件中。

对于发布的用户资源，弹出式关联菜单会提供“删除”选项。如果要从用户资源库中删除资源，请单击“删除”。

注： 删除用户资源仅会从库中删除资源。该操作不会从 Factory 地板布局中删除放置的资源。此外，您无法从“资源浏览器”中删除系统资源，而只能删除用户资源。
提示： 若要恢复已删除的用户资源，请浏览到 Windows 桌面，然后在“回收站”上单击鼠标右键。从弹出式关联菜单中选择“打开”以显示“回收站”窗口。在文件列表中找到删除的资源文件夹并单击鼠标右键，然后从弹出式关联菜单中选择“还原”。资源文件夹即被还原到其原始 Factory Library 文件夹位置，而资源将返回到用户资源库中。

已通过变量发布的用户资源会在资源的左上方显示图标 。该数字指示资源变量数。在该资源上单击鼠标右键时，“资源变量”选项将显示在关联菜单中。从“资源变量”子菜单中选择要放置的变量。这些变量将使用默认名称显示，如 Variant_1、Variant_2等，但是它们可以被重命名。有关详细信息，请参见 Inventor Factory 帮助主题：创建资源变量

如何启用和禁用基于云的资源

必须先启用基于云的资源，然后才能下载基于云的资源。通常，基于云的资源默认情况下已启用，并且“资源浏览器” 的右上方会显示该图标。

基于云的资源处于禁用状态时，“资源浏览器”中将显示图标 。要启用基于云的资源，请执行以下操作：
  1. 如果使用的是 Factory 布局，请单击 “Factory”选项卡 “选项”面板 “Factory 选项” 以显示“Factory 选项”对话框。
  2. 如果未使用 Factory 布局，请单击 “快速入门”选项卡 “Factory 启动”面板 “Factory 选项” 以显示“Factory 选项”对话框。
  3. 单击“资源”选项卡，然后选中“启用基于云的资源”复选框。取消选中该复选框以禁用基于云的资源。
  4. 关闭“Factory 选项”对话框。

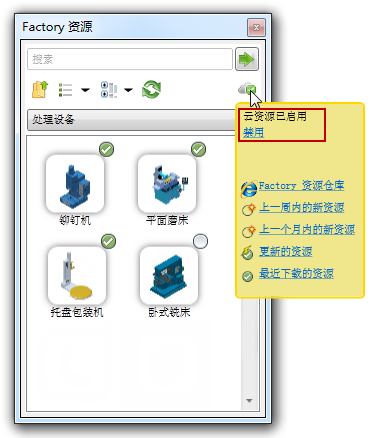

提示： 启用或禁用基于云的资源的一种快速简单的方式是单击“资源浏览器”右上方的图标或将光标悬停在该图标上。然后，您可以从弹出的云资源信息窗口中单击“启用”或“禁用”。请注意，该窗口还显示有关基于云的资源的状态信息，并提供对基于 Web 的“Factory 资源仓库”的访问。

如何下载基于云的资源

基于云的 Factory 资源在“资源浏览器”中显示时使用图标 。新的基于云的资源在添加后的两周内，其图标类似于 。必须先下载基于云的资源，然后才能将其放置在 Factory 布局中。若要执行此操作，请在要放置的资源上单击鼠标右键，然后从关联菜单中选择“下载资源”。下载后，图标将呈现以下外观：。

下载的资源存储在本地硬盘驱动器上名为 FactoryCloudLibrary 的文件夹中。以后，即使未连接到 Internet，也可以将这些资源用于所有 Factory 布局。如果已下载资源的更高、更新版本可用，则该版本会通过图标 显示在“资源浏览器”中。

提示： 如果在云资源初始化期间遇到延迟，请考虑通过执行以下操作来禁用自动代理检测：
  1. 如果使用的是 Factory 布局，请单击 “Factory”选项卡 “选项”面板 “Factory 选项” 以显示“Factory 选项”对话框。
  2. 如果未使用 Factory 布局，请单击 “快速入门”选项卡 “Factory 启动”面板 “Factory 选项” 以显示“Factory 选项”对话框。
  3. 单击“资源”选项卡并选中“禁用自动代理检测”复选框。
  4. 关闭“Factory 选项”对话框。

如何对基于云的共享资源进行评级和添加注释

用户发布资源时，可以选择与其他用户共享其基于云的资源。如果资源可共享，则其他用户可以对其进行评级或添加注释。在基于 Web 的“Factory 资源仓库”的“资源浏览器”和“资源信息”页面上都可查看资源评级和注释。

注： 也可以使用“Factory 资源仓库”启用和禁用共享。有关发布本地资源或云资源的详细信息，请参见 Inventor Factory 帮助主题：Factory 资源编写。

执行以下操作对资源进行评级或创建资源注释：

  1. 在“资源浏览器”中，单击要为其进行评级或添加注释的共享云资源，或者将光标悬停在其上方。可共享云资源与不可共享资源的区别之处在于：弹出式云资源信息窗口的底部会显示星级和 “注释” 链接。

  2. 要提供评级，只需单击最能代表您对资源的看法的星级（1 到 5）。
  3. 单击 “注释” 链接以打开“资源注释”对话框。任何现有注释都将显示在滚动窗口中。
  4. 然后，单击 “添加注释” 并在“提交注释”字段中输入注释。
  5. 最后，单击“提交”按钮以添加注释，然后单击“关闭”退出“资源注释”对话框。

如何在 Factory 布局部件中放置 Factory 资源库零部件（具有发布的平台曲面）

可以直接从“资源浏览器”将系统资源和用户资源内容放置在 Factory 布局部件中。

  1. 在“Factory 资源”库中找到资源。
  2. 如果您正在使用图层，请将要在其上放置资源的图层设置为当前图层。
  3. 如果零部件是资源变量，请单击鼠标右键，然后从“资源变量”子菜单中选择所需的变量。
  4. 按住鼠标左键，将该资源拖动到 Factory 布局部件中。
  5. 如果在模型中定义了多个插入点，请按住 TAB 键循环浏览每个插入点，直到找到所需的点。
  6. 释放鼠标按钮。

方法 1 - 放置独立资源

  1. 将资源拖动到部件中的所需位置，然后使用鼠标左键选择一次。
  2. 如果在模型中定义了多个插入点，请按住 TAB 键循环浏览每个插入点，直到找到所需的点。
  3. 继续移动鼠标以旋转资源，或者在值输入框中输入角度。使用鼠标左键再次选择以定义方向。

方法 2 - 使用接头放置资源

发布的带有指定接头的资源可用于相对于其他资源上的接头来放置资源。

  1. 拖动资源，使它的一个接头在所参考的另一个资源接头的指定捕捉预览距离范围内。接头点由绿色球体表示。资源处在指定的捕捉预览距离范围内后，将显示黄色接头以指示可以建立连接。
  2. 继续拖动以靠近现有资源，当处于指定的捕捉距离范围内时，新资源将捕捉到适当位置。按住鼠标左键以确认放置。
  3. 在无法建立连接的极少数情况下，接头点将从黄色球体变为红色球体。如果创建装配约束同时对接头捕捉造成干涉，则会发生这种情况。
注： 必须启用“捕捉到接头”捕捉类型，才允许连接点捕捉。

方法 3 - 在网格中放置资源

具有预定义定位面的已发布资源包含定位面原点。在资源要捕捉到网格时，可以使用定位面原点来放置资源。

  1. 将资源拖动到 Factory 地板上两条网格线的交点处，然后使用鼠标左键选择一次。
  2. 如果在模型中定义了多个插入点，请按住 TAB 键循环浏览每个插入点，直到找到所需的点。
  3. 继续移动鼠标以旋转资源，或者在值输入框中输入角度。使用鼠标左键再次选择以定义方向。
注： 必须启用“捕捉到网格”捕捉类型，才允许网格捕捉。

方法 4 - 在布局草图中放置资源

具有预定义定位面的已发布资源包含定位面原点。在资源要捕捉到草图时，可以使用定位面原点来放置资源。

  1. 将资源拖动到布局中的草图实体上，然后使用鼠标左键选择一次。资源可捕捉到端点、中点以及实体上。
  2. 如果在模型中定义了多个插入点，请按住 TAB 键循环浏览每个插入点，直到找到所需的点。
  3. 继续移动鼠标以旋转资源，或者在值输入框中输入角度。使用鼠标左键再次选择以定义方向。
注： 必须启用“捕捉到草图”捕捉类型，才允许草图捕捉。

方法 5 - 在 DWG 覆盖中放置资源

具有预定义定位面的已发布资源包含定位面原点。在资源要捕捉到 DWG 覆盖中的选定位置时，可以使用定位面原点来放置资源。

  1. 将资源拖动到 DWG 覆盖中的二维工程图实体上，然后使用鼠标左键选择一次。资源可捕捉到端点、中点以及实体上。
  2. 如果在模型中定义了多个插入点，请按住 TAB 键循环浏览每个插入点，直到找到所需的点。
  3. 继续移动鼠标以旋转资源，或者在值输入框中输入角度。使用鼠标左键再次选择以定义方向。
注： 必须启用“捕捉到 DWG 覆盖”捕捉类型，才允许覆盖捕捉。

继续放置同一资源的其他引用，或者单击鼠标右键，然后从弹出式关联菜单中选择“完成”以取消其他资源放置。

根据需要，返回到“Factory 资源”库以查找和放置其他资源。

放置资源后，可以使用“Factory”选项卡上“关系”面板中的命令来修改资源的位置和方向。

注： 在将资源添加到 Factory 布局部件中后，若要将其删除，请选中该资源，然后按“删除”键，或者单击鼠标右键并选择“删除”。

如何在 Factory 布局部件中放置 Factory 资源库零部件（不具有发布的平台曲面）

可以使用放置未发布模型的方式，将不具有已定义定位面的用户资源放置在 Factory 地板上。有关详细信息，请参见 Inventor Factory 帮助主题：插入模型。

对于不具有已定义定位面的用户资源内容，零部件显示在边框内。边框的边与零部件基准平面平行。插入点是与基准坐标系对齐的边框的角点。

如何在“Factory 特性”浏览器中修改参数值

放置“资源浏览器”中的资源后，可以在“Factory 特性”浏览器中选中该资源，然后更改可用的模型参数或其他参数。创建新布局时，“Factory 特性”浏览器会自动显示。若要打开和关闭“Factory 特性”浏览器，请从“选项板”下拉菜单中单击 “Factory”选项卡 “工具”面板 “Factory 特性” 。

  1. 在 Factory 布局中，选择要更改其参数值的资源。（如果要选择多个资源，请按住 Ctrl 键。）选择资源后，您将可以编辑“Factory 特性”浏览器中显示的任何值。在“Factory 特性”浏览器中将仅列出在发布资源时指定为关键参数的模型参数。“Factory 特性”浏览器中还会列出几个精选的 iProperty 参数。这些 iProperty 参数包括“名称”、“标题”、“作者”、“公司”、“目录”、“关键字”和“注释”。
  2. 在右侧列中选择任何参数值，然后输入新值。
  3. 您可以通过单击“刷新”按钮 恢复更改后的值。
  4. 若要完成更改并更新资源，请按键盘上的 Enter 键，或者单击“更新”按钮 。使用“更新”按钮可以同时更新多个参数值。
  5. 如果要更改 Factory 布局设计中同一资源的多个引用的参数值，请单击“更新其他引用”按钮 。

如何在“Factory 特性”浏览器中修改资源变量参数值

可以使用“Factory 特性”浏览器修改所放置资源变量的参数值。

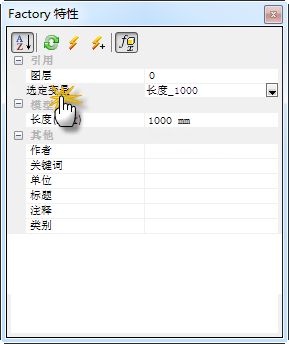

  1. 在 Factory 布局中，选择要修改的资源变量。（如果要选择多个资源，请按住 Ctrl 键。）选择资源后，单击“选定变量”值字段中的任意位置，以激活最右侧的下拉键头。

    注： 您的资源变量参数名称极有可能与图中显示的示例不同。
  2. 单击向下箭头以显示可用资源变量参数的下拉列表，您可以从中选择参数。
  3. 从该列表中选择所需的参数，然后按 Enter 键，或者单击“Factory 特性”浏览器顶部的“更新”按钮 。
  4. 选定的资源变量将使用新参数值进行更新。

如果您要提供不同于任何现有资源变量参数的值，请执行以下操作：

  1. 在 Factory 布局中，选择要修改的资源变量。（如果要选择多个资源，请按住 Ctrl 键。）

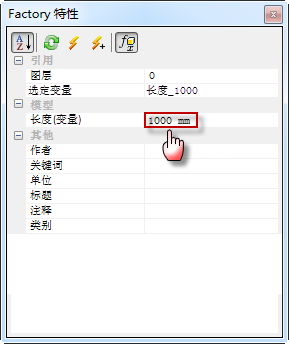

  2. 选择资源后，单击“Factory 特性”浏览器顶部的“启用变量控制参数”按钮 ，以激活模型参数变量名称。

    注： 您的资源变量参数名称极有可能与图中显示的示例不同。
  3. 为变量参数名称输入新值，然后按 Enter 键，或者单击“Factory 特性”浏览器顶部的“更新”按钮 。
  4. 选定的资源变量将使用此新值进行更新，并且在“选定变量”字段中将显示“*无*”。

如何将放置的资源从一个图层移动到另一个图层？

  1. 从 Factory 地板布局中选择一个或多个资源。按住 Ctrl 键或 Shift 键进行多重选择。

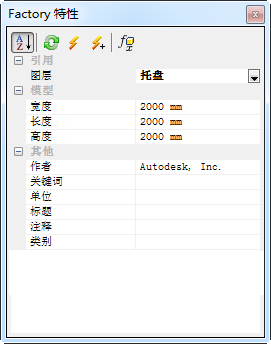

  2. 选定资源的图层名将显示在“Factory 特性”浏览器的顶部。如果选择了不同图层上的多个资源，则图层名将显示为“*多值*”。

  3. 单击图层名右侧的向下箭头可显示一个下拉列表，其中包含当前布局中定义的所有图层的名称。
  4. 选择要向其移动选定资源的图层。
  5. 此下拉列表将关闭，并且选定的图层将替换以前的图层名。
  6. 单击“Factory 特性”浏览器工具栏中的“更新”按钮 ，以将资源移动到其他图层。
  7. 按 Esc 键，或者单击图形窗口中的空白区域，以关闭选择亮显功能。
注： 有关创建和使用图层的详细信息，请参见 Inventor Factory 帮助主题：图层管理器。

地坑和平台

有时，需要将具有不同几何形状的一个或多个地坑设置为 Factory 地板。在其他情况下，还需要架空楼板或平台。使用产品提供的地坑和平台系统资源可以同时满足这两项要求。

  1. 在“系统资源”浏览器中打开“建筑”文件夹。
  2. 然后，根据需要，打开“地坑”或“平台”文件夹。
  3. 从“选项”面板的“捕捉类型”下拉菜单中设置适当的捕捉到类型。
  4. 对于地坑放置，请从“地坑”文件夹中选择所需的几何形状（矩形、椭圆形、圆形等）。

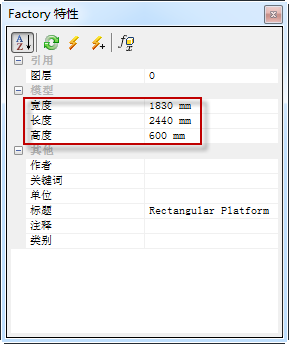

  5. 若要在放置后修改资源的尺寸（包括地坑实心墙厚度），请在“Factory 特性”浏览器中编辑其参数值。
注： 放置地坑或平台资源会自动将 Factory 地板转换为实体板。（这与使用“创建实体地板”命令的效果是一样的。）此外，如果使用“重新定位”命令重新放置地坑，切入地板中的地坑孔会自动更新。

父主题： 关于插入 Factory 资源
