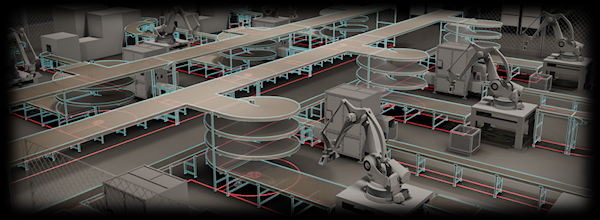

AutoCAD Factory Design Utilities 为 Factory 地板布局提供了设计工具和经过优化的环境。它们还可以打开旧版 DWG 设施布局，并为这些图像添加 Factory 信息。然后，可以在 Inventor Factory 中使用这些 Factory 图形填充三维布局。
二维 Factory 布局
二维 Factory 布局是工厂、仓库或办公环境的 DWG 模型。其尺寸和复杂性范围广泛，从工作单元到整个工厂都包括在内。该布局可以包含建筑元素，例如墙壁、柱和工具。可以布置单独的设备，并为每个产品创建路线路径。
AutoCAD Factory Design Utilities 使您可以为 Factory 布局添加信息。可以为旧版设施布局或新文件添加信息。其他数据提供分析布局、生成报告和在 Inventor Factory 中使用三维资源自动填充该 Factory 布局所需的信息。
下面详细介绍了一个典型的工作流：
- 创建简化布局（例如矩形形状），并指定工作站信息。
- 创建将使用定义的工作站制造的产品。
- 创建贯穿工作站的产品路线。
- 另存为二维 DWG Factory 布局。
- 使用“同步 Navisworks”命令引入 Navisworks Factory，或者使用“同步 Inventor”或“从 DWG 新建布局”命令引入 Inventor Factory，然后使用三维资源进行填充。（如果 DWG 布局中存在任何二维资源和可链接资源，则在 Inventor 中打开时，它们会自动被替换为三维资源等效对象。）
用户界面

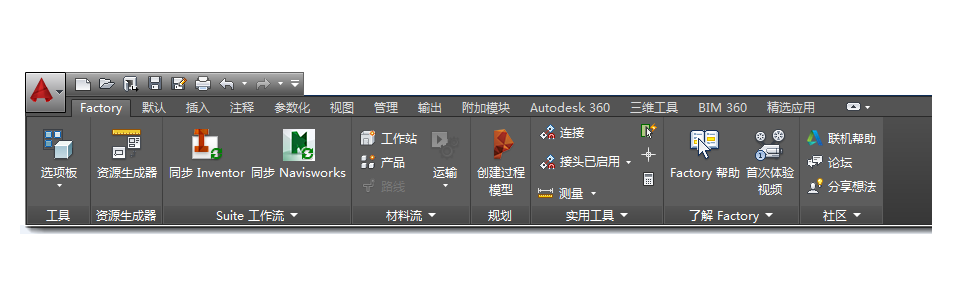

Factory Design Utilities 用户界面位于“Factory”选项卡上，包含名为“工具”、“资源生成器”、“Suite 工作流”、“材料流”、“规划”、“实用工具”、“了解 Factory”和“社区”的面板。Factory 与标准 AutoCAD 面板相结合，形成了默认的 Factory 工作环境。
下面介绍了许多 AutoCAD Factory 用户界面工具。
“工具”面板
有四个选项板与 AutoCAD Factory Design Utilities 关联：“资源浏览器”、“块浏览器”、“材料流浏览器”和“特性浏览器”。这些选项板共享浏览器区域，并可使用标准尺寸调整方法进行调整。如果从应用程序框架中拖出这些浏览器，它们可以固定在不同位置或保持浮动。
- 资源浏览器 - 提供对已安装资源、用户资源和基于云的资源的访问。资源是组合在一起构成 Factory 内容的组件。这些资源可包括建筑特征、用于材料处理的设备、处理设备等等。
- 块浏览器 - 列出当前图形中的所有块及其资源属性。您可以在“块浏览器”列表中双击块名称，并在“资源生成器”环境中发布资源。
- 材料流浏览器 - 提供对已定义的工作站、产品和路线的访问。从该浏览器可以管理上述 Factory 对象的定义。关联菜单提供对常用的命令的访问。
- 特性浏览器 - 提供对材料流对象特性的访问。显示的特性取决于所选的材质流对象，并且可以修改。
“资源生成器”面板
“资源生成器”面板提供了一些工具，可用于创建二维块的 AutoCAD Factory 资源，将三维对象与其关联，并定义其方向。然后，可以将该资源发布为本地资源或发布到云。然后，将 AutoCAD 布局同步到 Inventor Factory 或 Navisworks Factory 时，会显示对象的三维表示。
“Suite 工作流”面板
该面板中的工具使您可以在 AutoCAD 二维工程图与 Inventor Factory 和 Navisworks Factory 的三维布局之间创建双向关联链接。该链接称为“布局同步”，可以在 Inventor 或 Navisworks 与 AutoCAD Architecture 或 AutoCAD Mechanical 之间建立。
“材料流”面板
“材料流”工具提供了各种方式来定义要在设施中制造的产品、完成各种过程的工作站以及工作站之间的路线。获得一个布局后，可以分析运输成本、机器利用率以及功耗。可以生成分析结果报告，以便对多种情况进行比较和记录。布局符合您的要求后，可将其发送到 Inventor Factory，从中使该布局成为使用三维资源进行填充的二维覆盖。
- 导入 - 使您可以引入电子表格数据生成有关 Factory 布局的变量的信息。
- 导出 - 提供以电子表格格式存储和共享布局变量信息的方法。
“规划”面板
此面板包含“创建过程模型”命令，可用于打开 Autodesk Process Analysis 360 基于 Web 的过程建模工具。通过此工具，您可以快速构建您需要的装配线、工厂或工业机械的功能模型。然后，可以模拟其操作以识别潜在瓶颈并优化性能。
“工具”面板
“工具”面板包含一组常用的 AutoCAD 命令，如 MEASUREGEOM、ID、QUICKCALC 等。它还包含 AutoCAD Factory 独有的“连接”命令。此命令拾取 Factory 资源上未使用的接头来连接 Factory 资源。
“了解 Factory”面板
该面板包含若干命令，可帮助您了解更多有关 AutoCAD Factory 的信息。
- Factory 帮助 - 打开产品随附的 AutoCAD Factory 帮助文档。
- 首次体验视频 - 指向 YouTube 上 Autodesk Factory Design Suite 频道的链接。
- 新特性 - 显示有关您当前版本 Autodesk Factory Design Utilities 中的新功能的信息。
“社区”面板
通过“社区”面板可以轻松访问 Autodesk Knowledge Network (AKN)、论坛和业务相关的社会媒体站点，从中可查看有用的视频，共享信息，并获得对陌生 Factory 问题的帮助。
Factory 资源
- Factory 资源 - 一个库，包含标准 Factory 零部件的模型，如输送机、管道系统和墙壁。您可以将常用模型发布到该库中。该库还存储任何下载的云资源。
- 云 Factory 资源 - Factory 资源要求根据行业类型和制造过程的精细程度而各不相同。为节省磁盘存储空间，某些资源位于云服务器上，可按需轻松进行下载。在本地会缓存每个资源的实例以供使用。
