连接两个放置的资源
使用“连接”命令

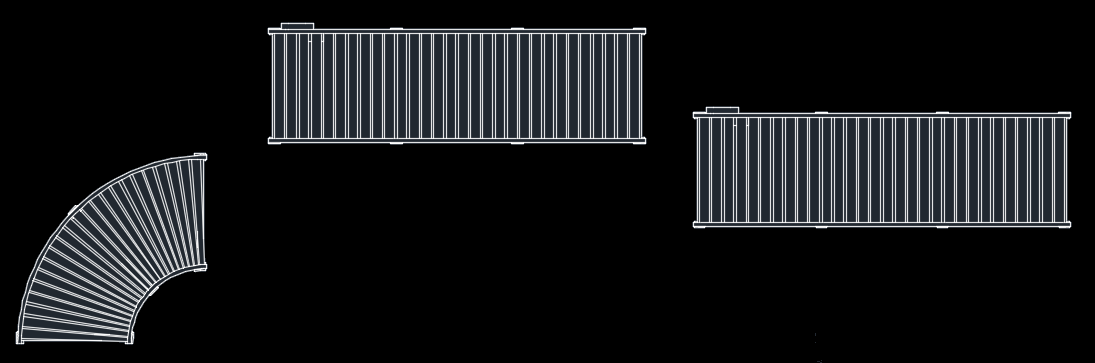

可能在某些情况下,Factory 布局中存在两个已定义了接头但未连接的资源。这些资源上的接头就称作未使用接头。下面显示了几个具有未使用接头的资源的示例。您可以显示未使用的接头,使用“连接”命令并将它们连接在一起。
- 单击“Factory”选项卡 >“工具”面板 >“连接”

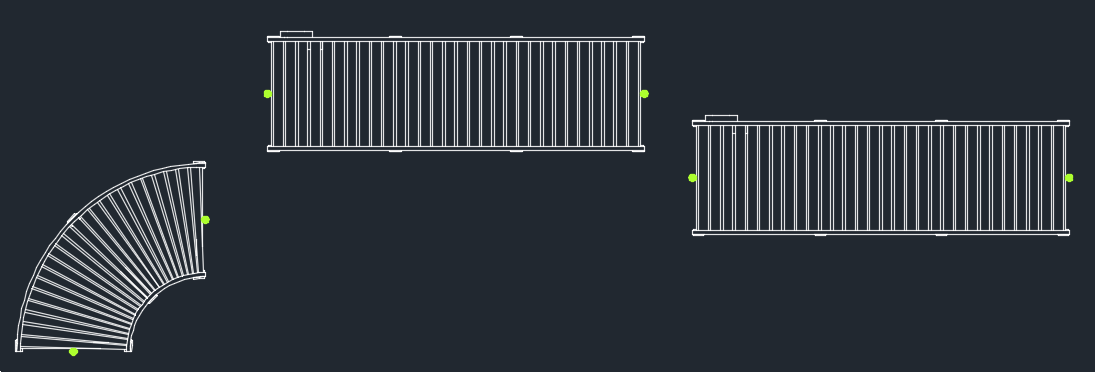

。此操作将显示布局中的所有未使用接头(显示为绿色的点)。
- 选择资源上要连接的第一个接头。现在,接头点已附着到光标。
- 接下来,使附着的资源跟随光标移动以接近要连接的资源接头。
- 单击以连接两个资源。
连接的资源会移动到一起,作为一个零部件。如果要将它们彼此分开,只需单击“Factory”选项卡 >“工具”面板 >“接头已禁用”
。
提示: 禁用接头的另一种方法是,在
“选项”对话框的
“Factory 资源”选项卡上取消激活
“在放置和重新定位期间捕捉到接头”复选框。也可从命令行使用
FACT_CSNAP 命令启用/禁用该设置。有关详细信息,请参见 AutoCAD Factory 帮助主题:
Factory 资源选项。
