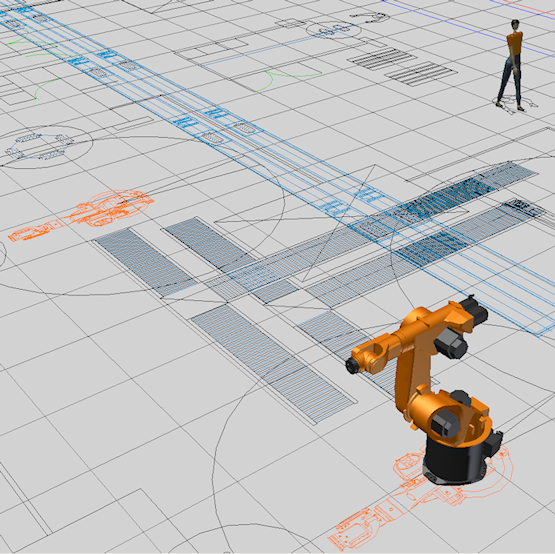

可以在 AutoCAD 中创建在适当位置显示所有 Factory 零部件和人员的 Factory 地板布局的二维工程图。也可以在支持以 DWG 格式输出文件的其他 CAD 程序中创建工程图。使用“添加 DWG 覆盖”命令，可以将工程图覆盖到 Inventor Factory 中的 Factory 地板上，以便在精确放置三维 Factory 资源时用作捕捉到向导。
放置后，在部件浏览器中的“DWG 覆盖”节点上单击鼠标右键，将显示包含多个选项的弹出式关联菜单。可以重新定位、缩放、旋转、裁剪或删除工程图。也可以打开或关闭工程图图层的可见性。如果在覆盖中存在任何 AutoCAD Factory 二维资源，可以使用“自动放置三维资源”选项将其替换为 Inventor Factory 三维资源。关联菜单还提供了用于在 AutoCAD（所有 AutoCAD 版本均受支持）中直接打开覆盖的选项。
