接下来，钻一个 4.5 毫米的孔。
- 在功能区上，单击
“CAM”选项卡
“钻孔”面板
“钻孔”
。
“刀具”选项卡
- 在“刀具”选项卡中，单击
按钮。 - 从“样品库”>“教程”刀具库中，选择刀具“33 号 - Ø4.5 毫米钻孔”。
- 单击
以关闭“刀具库”对话框。
“形状”选项卡
- 单击“形状”选项卡。请确保从“孔模式:”下拉菜单中选择“选择的面”，并且“孔面”选择按钮处于激活状态。

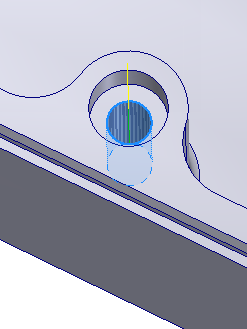

- 选择最后一个孔的下部圆柱面。
“高度”选项卡
由于该孔为深镗孔，因此圆柱体的起始位置有点低。可以通过使顶部起始于毛坯顶部对其进行调整。
- 单击“高度”选项卡。
- 从“顶部高度”下拉菜单中，选择“毛坯顶部”。
“循环”选项卡
- 单击“循环”选项卡，并从“循环类型:”下拉菜单中选择“断屑 - 局部退刀”。
开始计算
- 单击“操作”对话框底部的
，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。
此时将计算刀具路径，并将其显示在图形窗口中。
加工深镗孔的步骤续……
