下一步是加工零件左上角和右上角的两个深镗孔。
- 在功能区上，单击
“CAM”选项卡
“2D 铣削”面板
“镗孔”
。
“刀具”选项卡
- 在“刀具”选项卡中，单击
按钮，然后从库中选择刀具“2 号 - Ø8 毫米平刀”。 - 单击
以关闭“刀具库”对话框。
“形状”选项卡
- 单击“形状”选项卡。“圆面选择”按钮应处于激活状态。选择在零件的顶部转角处具有最大直径的两个孔的圆柱面。
- 如有必要，放大并单击上部大号孔的圆柱曲面上的任意位置。
- 执行相同操作以选择相对转角中的其他孔。
“加工路径”选项卡
- 单击“加工路径”选项卡。在这里，我们将控制螺旋刀具路径的计算方式。
- 将“节距”更改为 2.0 毫米
开始计算
- 单击“操作”对话框底部的
，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。

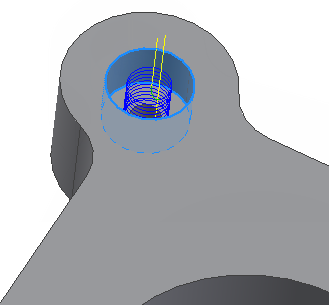

现在将计算刀具路径，并将其显示在图形窗口中。
钻孔的步骤续……
