钻孔的步骤

下一步是在工件的左上角和右上角钻两个小孔。

1. 在功能区上，单击 “CAM”选项卡 “钻孔”面板 “钻孔” 。

“刀具”选项卡

更改默认刀具。

1. 在“刀具”选项卡中，单击 按钮。
2. 单击 按钮。

该步骤将使用默认尺寸和切削数据创建刀具。默认值为 Ø10 毫米钻。我们将使用大多数默认值，但要稍微更改一下某些切削参数。

3. 单击“刀具”选项卡。
4. 通过从“类型”下拉菜单中选择“钻孔”，更改类型。
5. 将“直径”更改为 5 毫米。
6. 单击“确定”按钮以创建新刀具。
7. 单击“选择”按钮以为您的操作选择刀具，然后关闭“刀具库”对话框。

“形状”选项卡

1. 单击“形状”选项卡。请确保从“孔模式:”下拉菜单中选择“选择的面”，并且“孔面”选择按钮处于激活状态。

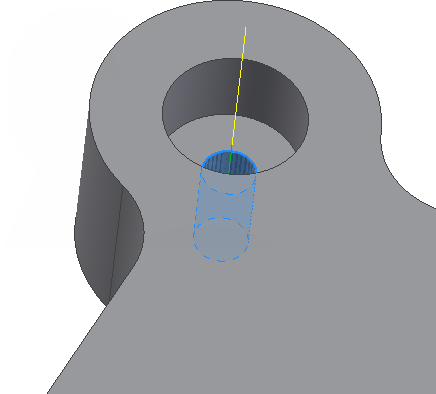

2. 放大视图，然后选择位于零件左上角的较小直径孔的圆柱面。




3. 启用“选择相同直径”复选框。执行该操作会自动选择位于零件右上角的相同尺寸的小孔。





“高度”选项卡

1. 单击“高度”选项卡并启用“刀尖穿过底部钻孔”复选框。
2. 将“穿透深度”更改为 1 毫米

“循环”选项卡

1. 单击“循环”选项卡。
2. 从循环类型:下拉菜单中选择“断屑 - 局部退刀”。

开始计算

1. 单击“操作”对话框底部的 ，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。
