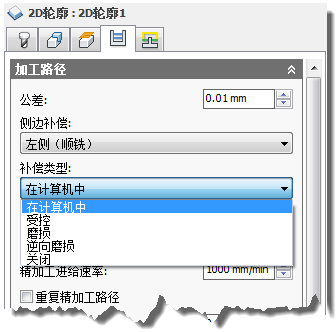

您可以从“2D 轮廓”对话框“加工路径”选项卡中的“补偿类型”下拉菜单选择执行的补偿类型。
更改补偿类型
当 Inventor HSM 显示刀具路径的预览时，显示的始终是计算（例如，未补偿）的刀具路径。模拟和验证模式可以显示如同 CNC 机床运行的那样的补偿刀具路径。
在计算机中
刀具补偿由 Inventor HSM 根据选定的刀具直径自动计算。后处理输出直接包含补偿路径，而非 G41/G42 代码。
预览
模拟
受控
不计算刀具补偿，而是输出 G41/G42 代码，以允许操作员在机床控制器上设置补偿量和磨损。
预览
模拟
磨损
与“在计算机中”选项类似，但还会输出 G41/G42 代码。这将允许机床操作员通过将刀具大小差异输入为负数，在机床控制器上调整刀具磨损。
预览
模拟
逆向磨损
与“磨损”选项相同，但将磨损调整量输入为正值。
关
不执行半径补偿，并且刀具中心仅跟随选定的形状。
预览
模拟
注： 控制补偿（包括磨损和逆向磨损）仅应用于精加工路径。
