将“2D 轮廓”策略与倒角刀配合使用以沿外侧边加工倒角。
- 在功能区上，单击
“CAM”选项卡
“2D 铣削”面板
“2D 轮廓”
。
“刀具”选项卡
- 在“刀具”选项卡中，单击
按钮以打开“刀具库”对话框。 - 从“样品库”>“教程”库中，选择刀具“50 号 - Ø10 毫米 45° 倒角”。
- 单击
以关闭“刀具库”对话框。
“形状”选项卡
由于倒角已作为模型特征存在，因此有两条可为形状选择的边：一条边位于倒角的顶部，另一条边位于底部。Inventor HSM 允许使用其中任何一条边，但在大多数情况下，选择底部边有助于进行最轻松的参数设置。但是，无论选择哪条边，Inventor HSM 都会自动计算正确的水平偏移，而仅需要指定其他垂直刀尖偏移

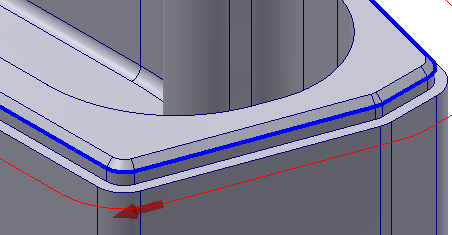

- 单击“形状”选项卡，并选择倒角底部的边作为选择的轮廓。
“加工路径”选项卡
当选择倒角刀作为刀具时，“倒角”选项将会自动启用，并显示“倒角宽度”和“倒角端部偏移”倒角加工参数。
由于已选择了模型中实际倒角特征上的边，因此无需设置“倒角宽度”。但是，为了确保刀尖不与倒角的下部边重合，必须指定“倒角端部偏移”。
- 单击“加工路径”选项卡。
- 将“倒角端部偏移:”设置为 0.25 毫米
开始计算
- 单击“操作”对话框底部的
，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。
应会显示刀具路径，如下图所示：
这便生成了该零件的刀具路径。现在，您可以模拟和后处理结果。
后处理刀具路径的步骤续……
