镜像阵列参考

创建镜像阵列

若要创建镜像阵列，请执行以下步骤：

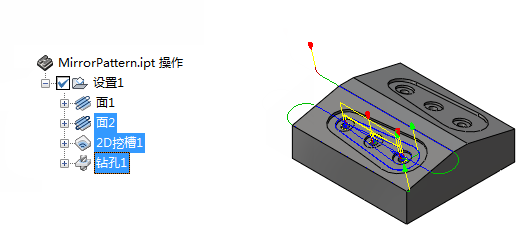

1. 首先为要阵列化的单一特征或零件创建操作。




2. 通过单击鼠标右键并从弹出式关联菜单中选择“添加至新阵列”，向新 CAM 浏览器文件夹添加操作。

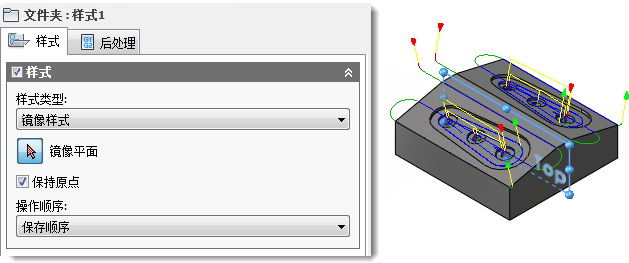

3. “阵列”操作对话框将会显示。从“阵列类型:”下拉菜单中选择“镜像阵列”。
4. 单击“镜像平面”按钮，然后从零件或 Inventor 模型浏览器中选择要镜像的平面。




5. 最后，从“操作顺序:”下拉菜单中，选择阵列是应根据刀具或操作对操作进行重排序，还是在阵列中保留操作原有的顺序。
