访问： |
功能区：
“CAM”选项卡
“工件”面板
“阵列”
|
当在模型中相同形状实例出现多次时，您可以利用刀具路径阵列功能。通过该功能，您可以仅为一个实例生成刀具路径，然后为其余实例复制刀具路径。使用阵列可以加快整个编程过程，因为对阵列的所有更改会立即生效，并且不必重新计算或更新刀具路径。

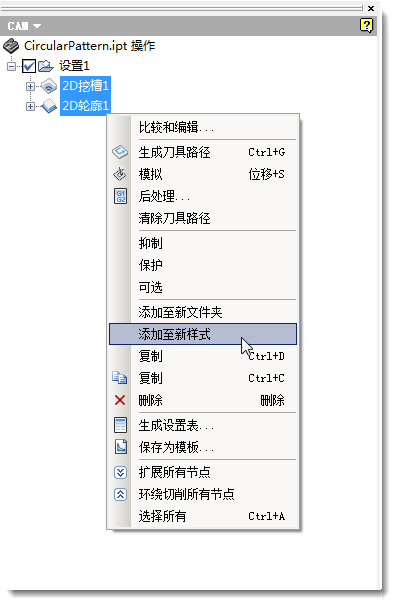

若要创建新刀具路径阵列，首先需要从 CAM 浏览器中选择要阵列化/复制的操作，然后单击鼠标右键，并从弹出式关联菜单中选择“添加至新阵列”。
选择“添加至新阵列”
这将会创建一个包含选定操作的新文件夹，然后在该文件夹中创建阵列。

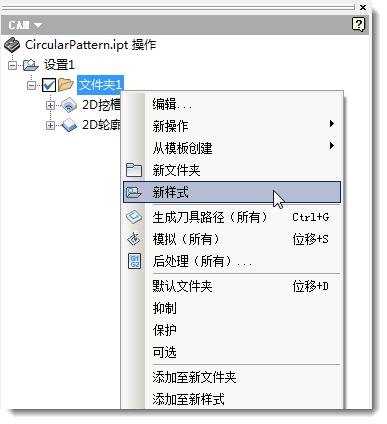

如果在文件夹中有要阵列化的操作，可以在该文件夹上单击鼠标右键，并选择“新建阵列”。
将阵列添加至现有文件夹
通过任何一种方法打开“操作”对话框，该对话框提供了以下阵列类型：
您可以配置线性阵列和圆形阵列，它们与 Inventor 中的“矩形阵列”和“环形阵列”功能非常类似。
线性阵列刀具路径示例
圆形阵列刀具路径示例
阵列嵌套和预览
可以通过将阵列放置在其他阵列文件夹中嵌套阵列。但是，在预览阵列时，请注意以下两个限制：
- 当预览包含多个操作的阵列时，仅预览第一个操作。
- 预览嵌套阵列时，仅预览与第一个操作相关的最顶部的阵列。

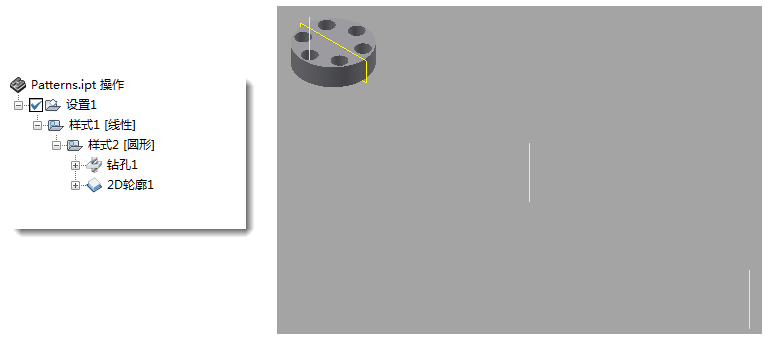

在下面显示的示例中，Pattern2（圆形阵列）嵌套在 Pattern1（线性阵列）中，但在 Pattern1 预览中不可见。此外，请注意，Drill1 仅显示为线性阵列的一部分。
阵列排序
阵列中操作的顺序可通过设置“操作顺序”控制。可用的排序选项包括：
- 保存顺序 - 每次加工每个阵列实例。
- 按操作排序 - 每次加工所有实例中的每个操作。
- 按刀具排序 - 最小化换刀次数。
覆盖 WCS 偏移量

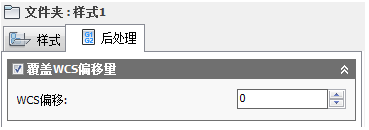

无论使用哪种阵列类型，在完成阵列操作之前，请确保在“操作”对话框中单击“后处理”选项卡以访问“覆盖 WCS 偏移量”复选框。
启用该复选框并输入 WCS 偏移值可覆盖在设置中为阵列文件夹中的所有刀具路径定义的 WCS 偏移。
模拟阵列
创建阵列后，您需要在 CAM 浏览器中选择阵列文件夹以使用所有复制的刀具路径模拟或后处理整个阵列。如果仅选择阵列文件夹中包含的操作，则无论何种阵列，都仅会模拟这些操作。
